差圧式流量計

密度液体用DN50 - 2インチ

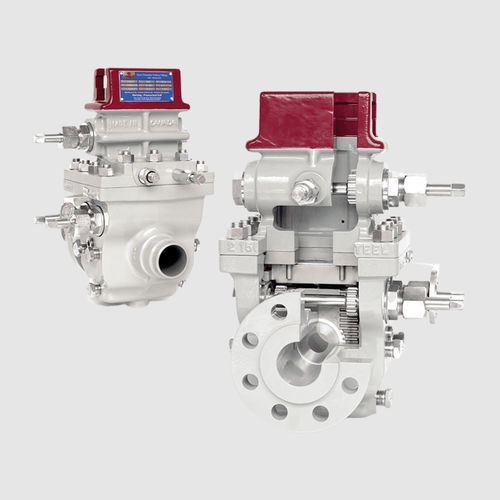

カナルタ・デュアルチャンバー・オリフィス・フィッティングは、正確な流量測定、オリフィスプレートの点検、交換を、フローラインを分解したり減圧したりすることなく行うことができます。 すべてのフィッティングは、ハイドロテスト、機能テスト、インナーバルブシールテスト、品質管理検査、材料テストレポートなどのドキュメントパッケージが標準装備されています。 トレーサビリティはISO-9001品質管理プログラムに従って維持されます。 継手は、ASME 16.34とASME 16.5のガイドライン内で製造されています。 必要に応じて、X線検査、応力除去検査、超音波検査、磁粉探傷検査、液体染料浸透探傷検査を実施し、関連報告書を提出します。 設計 カナダで供給されるオリフィス継手は、ABSA品質管理プログラムに従って製造され、CRN登録番号が付与されています。 カナダ産業省承認番号AF-0014。 ASME 16.34およびASME 16.5、ASTM仕様、AGA-3最新版、ISO-5167に準拠しています。 本体材質 A216 WCB、A216 WCC、A352 LCC、A358 CF8M、A995 Gr4A、A995 Gr6A、カスタム 内部部品 AISI 4130炭素鋼、316またはA351 CF8Mステンレス鋼 サイズとANSIクラス 2～12インチ、150～2500 ANSIレイズドフェースフランジ 14～16インチ、150～1500 ANSIレイズドフェースフランジ 18～30インチ、150～600 ANSIレイズドフェースフランジ 600、900、1500フランジには、RTJフェースフランジもあります。 U/S D/S コネクション フランジネック設計（ウェルドネックU/S、フランジD/S） フランジ x フランジ 両端ウェルドネック 内径サイズ 40、60、80、100、120、160およびカスタムサイズ シール材 シールバー - 標準HNBR Oリング、オプションでガスケット シャフト - 標準テフロンパッキン、オプションでHNBR Oリング
