差圧式流量計

密度液体用DN50 - 2インチ

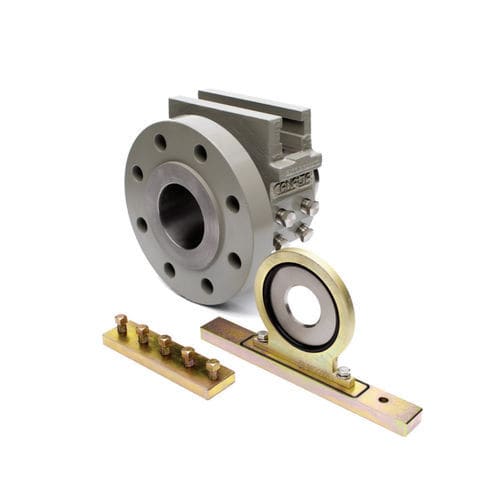

カナルタ・シングルチャンバー・オリフィス・フィッティングは、減圧後のオリフィス・プレートの交換や点検が容易に行えるように設計・製造されています。 すべてのフィッティングは、ハイドロテスト、機能テスト、インナーバルブシールテスト、品質管理検査、材料テストレポートを含む文書パッケージが標準装備されています。 トレーサビリティはISO-9001品質管理プログラムに従って維持されます。 継手は、ASME 16.34とASME 16.5のガイドライン内で製造されています。 必要に応じて、X線検査、応力除去検査、超音波検査、磁粉探傷検査、液体染料浸透探傷検査を実施し、関連報告書を提出します。 設計 カナダで供給されるオリフィス継手は、ABSA品質管理プログラムに従って製造され、CRN登録番号が付与されています。 カナダ産業省承認番号AF-0014。 ASME 16.34およびASME 16.5、ASTM仕様、AGA-3最新版、ISO-5167に準拠しています。 本体材質 SA216 WCB、SA352 LCCまたはA351 CF8M サイズとANSIクラス 600、900、1500フランジはRTJフェースフランジもあり U/S D/S コネクション フランジネックデザイン（ウェルドネックU/S、フランジD/S） フランジ x フランジ 両端ウェルドネック 内径サイズ 40、60、80、100、120、160およびカスタムサイズ シール材 シールバー - HNBR Oリング標準、ガスケットはオプション オリフィスプレート - タイプ "K" 2000年版、316SSリテーナーリング上のHNBRシール 二重リング HNBR Oリング標準、316SSリテーナーリングアッセンブリー上 テフロンスナップシール 2ピースバージンテフロンアッセンブリー
