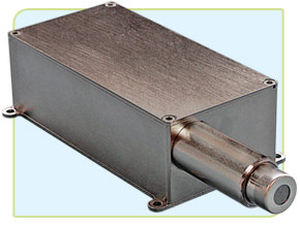

X線検出器 X-PIPS™

検出器システムには、以下のものが含まれます。 - シリコンドリフト検出器(SDD) 13個 - 1 mil (25 μm) ベーウィンドウ - CMOSプリアンプ - HVバイアス電源 - 極低温（パルス管）冷却型 X-PIPS™検出器アレイは、X線と低エネルギーガンマ線に感度を持つ分光サブシステムである。13個のシリコンドリフト検出器（SDD）と低ノイズCMOSリセット型プリアンプ、高電圧バイアス電源、極低温冷却装置から構成されています。 検出器素子とCMOS前置増幅器は冷却され温度制御されており、環境条件の変化に対して安定した動作が可能です。ベリリウム入射窓は1mil（25μm）厚で、1keVまでのX線が測定可能です。 CMOSプリアンプは高速リセット機構を備えており、デッドタイムの短縮と高カウントレートでの検出器の性能を引き出すことができます。 高性能SDDとCMOSプリアンプを組み合わせることにより、非常に高速で低ノイズの応答が得られ、高速なピーキングタイムで極めて優れたエネルギー分解能が得られます。信号の立ち上がり時間は50 nsをはるかに下回り、高カウントレートでの優れたエネルギー分解能を実現します。 エネルギー分解能は、工場出荷時の設定で周囲温度+10 °C～+30°Cの範囲内で保証されています。
