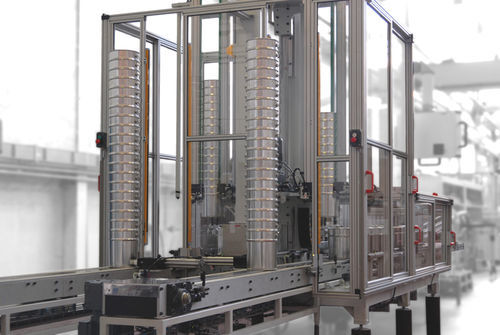

スタッカ付きパレタイザー

バケツ用サーボドライブ全自動

概要
缶／ペールの生産ラインは通常、積み重ねとパレタイジングで終了します。Sabatierのペール組立ライン向けに、Bodypack積載機は供給コンベヤからペールを受け取り、インデックスステーションへ搬送してペールおよび側面ハンドルの向きを常に揃えます。本機は円錐形ペールを整然と積み重ね、後続のパレタイザへ渡す準備をします。ラインの統合ベンダーとして、Sabatierは信頼できるサードパーティ製パレタイザを導入します。

特徴と利点 — Bodypack積載機

• 入口コンベヤとインデックス機構によりペールと側面ハンドルを安定して整列
• 円錐形ペールを積み上げ、パレタイジングに適した整然としたスタックを生成
• レシピ管理と同期サーボ駆動軸を備えた集中制御
• 各ステーションの高さを完全自動で調整、レシピに高さパラメータを保存し段取り替えを迅速化
• 完全電動駆動：油圧油を使用せず、油汚染リスクがない。油圧式と比べ電力消費を20%〜50%削減

汎用性 — 対応ペール／ハンドル種別

• Basic curl プロファイル
• Curl-crushing プロファイル
• Tulip プロファイル
• 金属製ベイル（取手）
• プラスチック製ベイル
• 金属製ハンドル
• 耳のみ

最先端の制御
操作・調整・レシピ管理を行う一元化されたタッチスクリーン。全軸が同期しサーボ駆動。パネルから保守・診断が可能。微動（インチング）モードで保守・トラブルシューティングを容易に。サポート用VPN遠隔アクセス対応。

完全自動高さ調整
各ステーションは数秒で高さを自動調整します。異なる高さパラメータはレシピに登録され、段取り替えを高速化します。

完全電動駆動
油圧を用いない駆動により油汚染リスクを排除し、油圧システム比で電力消費を20%〜50%削減します。

Industry 4.0
ウェブアプリケーションSAB-LINKによる遠隔支援および稼働停止の追跡。新規機にeカタログを提供し、部品識別や技術資料へのアクセスを容易にします。

機種（例）
Bodypack 20 Stacker – シングルレーン | 最大生産 [cpm]: 40 | 缶／ペール Ø [mm]: 240 – 328 | Company Brand: Sabatier
Bodypack 5 Stacker – シングルレーン | 最大生産 [cpm]: 45 | 缶／ペール Ø [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 5 Stacker – ダブルレーン | 最大生産 [cpm]: 60 | 缶／ペール Ø [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 20 Stacker – ダブルレーン | 最大生産 [cpm]: 50 | 缶／ペール Ø [mm]: 240 – 328 | Company Brand: Sabatier
Third Palletizer（パレタイザの例示シリーズ） | Company Brand: サードパーティ製パレタイザ供給者

仕様（テクニカルスペック）

• シリーズ: Bodypack Stacker; Third Palletizer
• 制御: 集中タッチスクリーン、レシピ保存、保守＆診断、VPN遠隔アクセス、インチングモード
• 駆動: 完全電動、サーボ駆動軸、油圧油なし
• 自動高さ調整: レシピごとにパラメータ保存、迅速な再位置決め
• 生産レンジ（例）: Bodypack 20 シングルレーン – 最大40 cpm; Bodypack 5 シングルレーン – 最大45 cpm; Bodypack 5 ダブルレーン – 最大60 cpm; Bodypack 20 ダブルレーン – 最大50 cpm
• 対応直径（例）: 150 – 328 mm Ø モデルにより異なる
• 対応ペール／ハンドル: basic curl, curl-crushing, tulip profile, 金属ベイル, プラスチックベイル, 金属ハンドル, 耳のみ
• 省エネ: 油圧式に比べ電力消費を20%〜50%削減
