高床式パレタイザー

低床式スタッカ付きインライン

概要
缶・ペールの生産ラインは通常、スタッキングとパレタイジングで終端処理されます。SoudronicはBodypack Stackerを使用するか、レイアウトと処理能力に応じて信頼できるサードパーティ製パレタイザを統合してラインを完成させます。

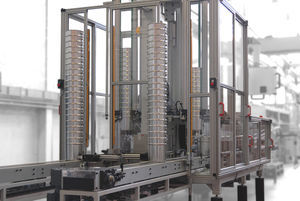

スタッカー（Bodypack）– 主な機能

• 投入コンベヤがスタッカーへ供給し、製品フローを同期します。
• インデックスステーションがペールや側面ハンドルの向きを一定に保ち、正しい積み重ねを確保します。
• Bodypackスタッカーは円錐形ペールを整然と積み上げ、パレタイジングに最適化されたスタックを作ります。

パレタイジング – 統合の考え方

• パレタイザの選定は設置スペース、処理能力、取扱い条件に依存します。
• 必要に応じてSoudronicはサードパーティ製パレタイザの供給・据付を行い、ラインを完成させます。

パレタイジングの原理

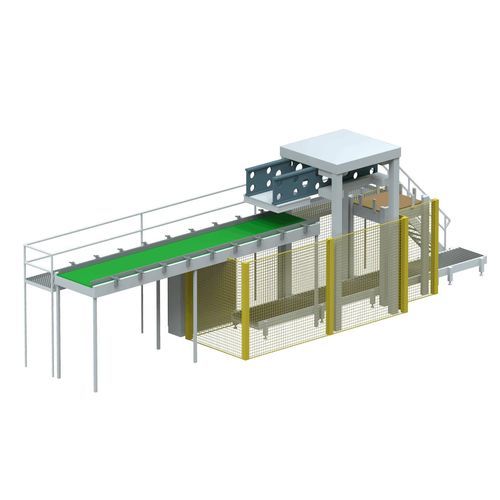

• 高所供給（High-level loading）：高速・中速ライン向け。
• 床置き供給（Floor-level loading）：中速・低速アプリケーション向け。

本ページで紹介するシリーズ/モデル

• Third Palletizer — ラインに統合されるパレタイザ（サードパーティ製）。
• Bodypack Stacker — スタッカー本体；標準処理能力 40～60個/分；対応直径 Ø150～328 mm。

仕様

• 用途：缶・ペールのライン末端での積み上げおよびパレタイジング。
• スタッカーの機能：投入コンベヤ、インデックスステーション、向き制御。
• Bodypack Stacker 処理能力：40～60 個/分（cpm）。
• 対応直径（Bodypack）：Ø150～328 mm。
• 提供可能なパレタイザ構成：高所（高/中速）および床置き（中/低速）。
• 統合：レイアウトと処理能力に合わせて信頼できるサードパーティ製パレタイザを供給・据付するオプションあり。
