測定用ソフトウェア Bargrafx™

データ取り込み用校正エンジニアリング

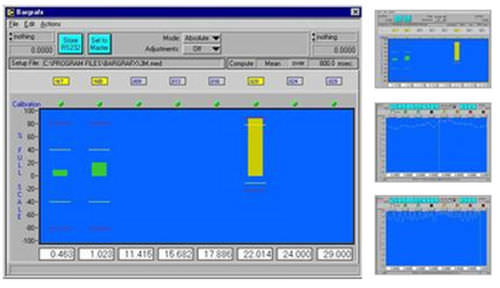

Bargrafx™はLabView®ベースのデータ収集アプリケーションです。 キャパシテック非接触測定装置と組み合わせて使用することで、スロットダイコーターアプリケーションで見られるような小さなギャップを精密に測定するための強力なツールとなります。10マイクロインチ（0.25ミクロン）以上の精度が達成可能です。 Bargrafxのソフトウェア環境では、「バーチャル・チャンネル」アーキテクチャを使用することで、複数のデュアル・センサ・ギャップ・ワンドと組み合わせてわずか2チャンネルの増幅器を使用するだけで、全体的なレンジをほとんど損なうことなく高精度を維持することが可能です。この「バーチャル・インストゥルメント」アプローチにより、ハードウェア・コストを数千ドル節約できます。 特徴 Windows 10®を使用した標準PC上で動作するNational Instruments LabView®ベースのデータ収集アプリケーション 高度な線形化信号調整プログラム Bargrafx™ 方程式エディターにより、一般的なバーグラフ・ユーザー・インターフェースの8つの表示バーに線形または算術方程式を割り当てることができます。 Bargrafx方程式限界エディタ Bargrafxリアルタイム校正モジュールは、アンプのアナログ出力電圧を取り込み、多項式補間（5次まで）を使用して線形工学単位（英語またはメートル法）にスケーリングします。 利点 業界標準ソフトウェアによる簡単なセットアップと使用 10マイクロインチ（0.25ミクロン）以上の精度を達成可能 リニアライズされたチャンネルは、他のリニアライズされたチャンネルと加算、減算、乗算、除算することができ、合計、ギャップ厚、傾斜、偏差などの演算を行うことができます。 上限臨界、上限警告、下限臨界のバーグラフ表示が可能、
