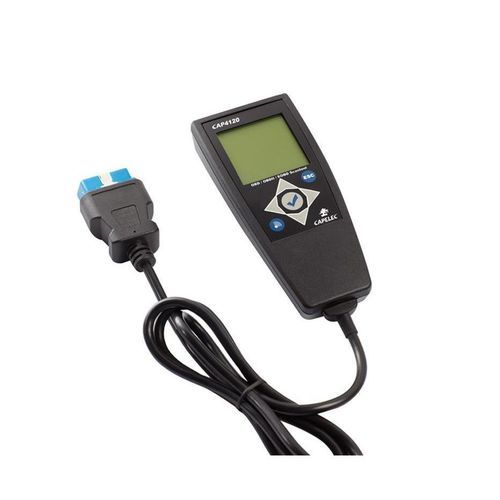

Bluetooth診断用スキャンツール CAP41 series

障害コード読み取りエンジンエンジン

製品概要
CAP4120およびCAP4150はスタンドアロンのEOBD診断スキャナで、車載ECUに接続してECUの故障コードを読み取り・保存し、リアルタイムのパラメータを表示します。CAP4120は小型車向け、CAP4150は小型車および大型車に対応します。

主な特徴

• スタンドアロン型 EOBD/OBD-II スキャナ
• ローカル表示用のLCD画面を搭載
• ECUのライブデータにアクセス（回転数、車速、油温など）
• 診断時間が短い（通常 < 1 分）
• DTC（故障コード）の読み取りと保存
• Bluetoothによるデータ送信
• OTC LAN通信プロトコルをサポート

車両互換性

• ガソリンおよびディーゼルエンジン
• CAP4120：小型車向け
• CAP4150：小型車および大型車対応

技術データ（概要）

• 電源：12 / 24 V DC
• サポートプロトコル：

• ISO 9141-2（5‑Baud）
• ISO 9141-2（Fast）
• ISO/DIS 14230-4（Keyword 2000）（5‑Baud）
• ISO/DIS 14230-4（Keyword 2000）（Fast）
• ISO/DIS 11519-4（SAE J1850）PWM
• ISO/DIS 11519-4（SAE J1850）VPW
• ISO/DIS 15765-4（CAN）
• SAE J1939（WWH）

オプション

• CAP1000-IMPRS — 有線サーマルプリンター
• CAP1000-IMPBT — 無線サーマルプリンター
• PRO02386 — 保護カバー
• CAP4120-ADI — プリンター接続アダプタ

動作 / 用途

• CAP4120 — 小型車のECU故障コードおよびライブデータの読み取り
• CAP4150 — 小型車および大型車のECU故障コードおよびライブデータの読み取り

規格 / 認証

• CDC6A
• PV N° 06/09215/B
• PV N° 06/09216/B
• PV N° 07/03451/B
• NFR10025

特性 / 技術仕様

• モデル：CAP4120（小型車）、CAP4150（小型車および大型車）
• 電源：12 / 24 V DC
• 表示：内蔵LCD画面
• 接続：Bluetooth送信およびOTC LANプロトコル
• 機能：DTCの読み取り・保存、ECUライブデータへのアクセス（回転数、速度、油温など）
• サポートプロトコル：ISO 9141-2（5‑Baud & Fast）、ISO/DIS 14230-4（Keyword 2000 5‑Baud & Fast）、ISO/DIS 11519-4（SAE J1850 PWM & VPW）、ISO/DIS 15765-4（CAN）、SAE J1939（WWH）
• 付属品：有線/無線サーマルプリンター、保護カバー、プリンター接続アダプタ
