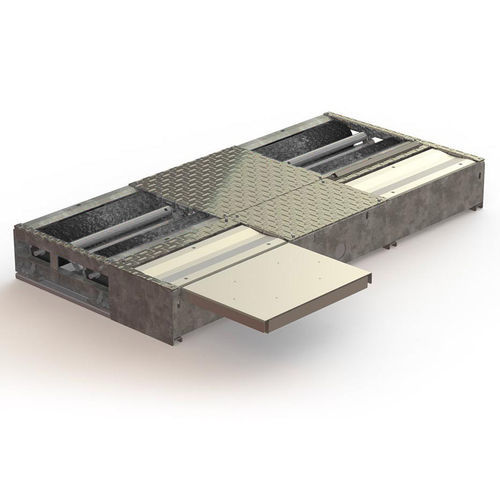

自動車用ブレーキテスター CAP9010

ローラー

概要
CAP9010は、ローラーブレーキ試験、サスペンション試験、トー（側滑り）試験を統合した小型車向けの3機能マルチベンチです。作業場や検査場向けに設計されており、亜鉛メッキされたフレームとエポキシ被覆のアルミローラーを採用して耐食性と高いグリップを確保しています。サスペンションモジュールは静音性のある耐久性の高いバリアトルを使用し、EUSAMA測定技術での計測を行います。遠隔設置の電気盤およびCAPELEC製のCPUボードが付属します。PTIソフトウェア（S9010NC）が試験手順を案内し、ワイヤレスタッチスクリーンとリモコンで遠隔操作およびテレメンテナンスが可能です。

主な特徴

• ブレーキ、サスペンション、トー試験を1台で実施できる3機能ベンチ
• コンパクト設計で既存の土木構造やピットに適合
• オペレーターステーション：トーテム型PC、タッチスクリーン、ワイヤレスリモコン
• PTI試験手順 S9010NC
• 亜鉛メッキフレームで水・砂・塩などの過酷環境に耐性
• エポキシ被覆アルミローラー：軽量で腐食しにくく高いグリップ
• 遠隔保守・リモートアシスト対応
• オプション：ソフトスタート、ローラーストップ、4WDモード/逆回転

オペレーターインターフェースと付属品

• 22インチタッチスクリーンを備えたトーテム型PC（標準）；27インチはオプション
• ワイヤレスBluetooth歩数計（オプション CAP9010-PED）
• ワイヤレスタッチスクリーンによる遠隔操作・支援
• 保守性を考慮した遠隔電気盤

技術データ
ブレーキ試験部
寸法：232 x 69 x 28 cm
フレーム：亜鉛メッキ鋼
最大軸荷重：4トン
モーター：3.7 kW
ローラー速度：5 km/h
測定範囲：0–750 daN
通過長：80–220 cm
ローラー：エポキシ被覆アルミ、優れたグリップ
歩数計：ワイヤレス（Bluetooth）
電源：230/400V, 50Hz

サスペンション試験部
寸法：232 x 43 x 28 cm
フレーム：亜鉛メッキ鋼
周波数：0–25 Hz
最大軸荷重：4トン
モーター：3 kW
試験方式：EUSAMA（各プレートに3本のひずみゲージ）
通過長：80–220 cm
電源：230/400V, 50Hz

トー（側滑り）試験部
寸法：73 x 52 x 7 cm
フレーム：亜鉛メッキ鋼
測定範囲：±20 m/km
最大軸荷重：4トン

ソフトウェアと規格
ソフトウェア：PTI手順 S9010NC が試験プロセスを案内
認証：CDC 4A
通信プロトコル：GIEG LAN, OTC LAN

オプションと互換アクセサリ

• CAP9000-RF フリー・ローラーセット
• CAP9000-RFE 埋め込み型フリー・ローラーセット（エポキシ保護カバー付き）
• CAP9000-TE 拡張通過長キット
• PRO03017 4輪移動ベース
• CAP9010-SST ソフトスタート
• CAP9010-27N 27インチ画面
• CAP9010-BLO ローラーストップ
• CAP9500EX 減速度計
• CAP9010-PED Bluetooth 歩数計
• CAP9010-FWD 4WDモード
• 建築用アダプター PRO03175（2350 x 360）および PRO03176（2350 x 180）

仕様 / 技術諸元

• モデル：CAP9010
• タイプ：小型車向け3機能ローラーブレーキ試験機（ブレーキ、サスペンション、トー）
• ブレーキ試験部寸法：232 x 69 x 28 cm
• サスペンション試験部寸法：232 x 43 x 28 cm
• トー試験プレート寸法：73 x 52 x 7 cm
• フレーム材質：亜鉛メッキ鋼
• ローラー：エポキシ被覆アルミニウム
• 最大軸荷重（全モジュール）：4トン
• ブレーキ部モーター出力：3.7 kW
• サスペンション部モーター出力：3 kW
• ローラー速度：5 km/h
• ブレーキ測定範囲：0–750 daN
• サスペンション周波数範囲：0–25 Hz
• 測定通過長（ブレーキ・サスペンション）：80–220 cm
• トー測定範囲：±20 m/km
• 電源：230/400V, 50Hz
• インターフェース：人間工学的トーテム、22" タッチスクリーン（標準）
• ソフトウェア：PTI 手順 S9010NC
• 遠隔保守 / リモートアシスト：対応
• オプション：ソフトスタート、ローラーストップ、4WDモード、Bluetooth 歩数計、ローラー/通過キット、建築用アダプター
• 認証：CDC 4A
• プロトコル：GIEG LAN, OTC LAN
