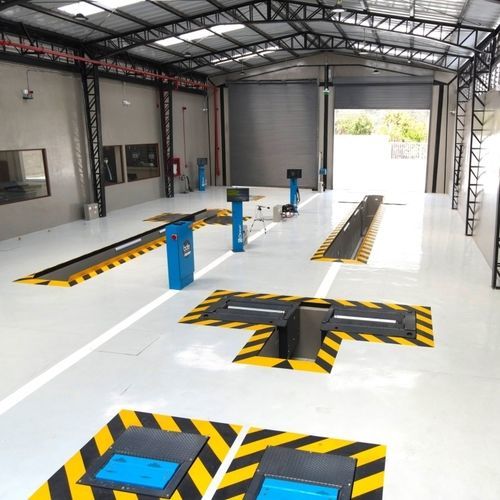

自動車用ブレーキ・サスペンション・スリップ用検査機械 CAP20000

ローラー

概要
CAP20000は、ブレーキ、サスペンション、トー（リップ）、排出ガス、ヘッドライトの測定と管理を集中化するための、車両検査用のフルテストラインです。複合ガス分析計とスモークメーター、ブレーキテスター、サスペンションベンチ、トー測定機、22インチタッチトーテムとS9010NCソフトウェアを統合します。

主な特長

• 統合検査：ブレーキ、サスペンション、トー、排出ガス、照明
• 単一のリモート操作で中央管理
• 車種と法規に応じたモジュール構成
• リモート保守と容易な据付・立上げ
• 22インチタッチスクリーン搭載のコンパクトなトーテム

ブレーキテスター

• 寸法：232 x 69 x 28 cm
• フレーム：溶融亜鉛めっき鋼
• 最大荷重：軸当たり4 t
• 出力：4 kW（ABM Germany）
• 試験速度：5 km/h
• 測定範囲：0–750 daN
• ブレーキ通過幅：80–220 cm
• ローラー：高付着アルミエポキシ
• 歩数計：ワイヤレス（Bluetooth）
• 電源：230/400 V、50 Hz

サスペンションベンチ

• 寸法：232 x 43 x 28 cm
• フレーム：溶融亜鉛めっき鋼
• 周波数：0–25 Hz
• 最大荷重：軸当たり4 t
• 出力：3 kW
• 試験方法：EUSAMA、フェーズシフト
• サスペンション通過幅：80–280 cm
• 電源：230/400 V、50 Hz

トー測定機

• 寸法：45 x 52 x 7 cm
• フレーム：溶融亜鉛めっき鋼
• 測定範囲：±20 m/km
• 最大荷重：軸当たり4 t

インターフェース（トーテム）

• コンパクトで人間工学に基づいたトーテム
• 電源：230/400 V、50 Hz
• PC：22インチタッチスクリーン | OS WN
• ソフトウェア：Technical Control Procedure S9010NC

ガス分析計（ガソリン & LPG）

• デュアルモード：診断および検査用
• 測定：HC、CO、CO2
• 予熱：0°Cで<9分（最短1分）
• 動作温度：-10°C〜55°C
• 応答時間：CO、CO2、HCで<5秒
• 気圧範囲：750–1150 mBar
• ラムダ係数：0–9.99

スモークメーター（ディーゼル）

• 自動ゼロ調整および自動校正
• 測定範囲：未記載
• 電源：230 V

ヘッドライトテスター

• 重量：25 kg
• 寸法：590 x 670 x 1850 mm
• バッテリー：10時間稼働、急速充電
• 測定項目：垂直、横方向、光強度、まぶしさ
• 通信：USB、RJ45、RS232、Wi‑Fi
• 垂直調整：-6/+6 % | 横方向：-10/+10 %
• 強度：Lux 0–200 lx；カンデラ 0–12500 cd — 精度 Lux ±10%

用途

• 定期車検：ブレーキ、サスペンション、トー、排出ガス、ヘッドライト調整の適合性確認
• 修理工場・ガレージ：保守用の測定と診断
• 車両メーカー：組立・検証時の機能検査

技術仕様

• 構成：複合ガス分析計 & スモークメーター、ブレーキテスター、サスペンションベンチ、トー測定機、ヘッドライトテスター、22”トーテム、S9010NCソフトウェア
• 電気：230/400 V、50 Hz（構成により異なる）
• 保守：ライン全体のリモート診断・更新機能対応

オプション & アクセサリ

• ブレーキテスターオプション：CAP9000‑RF、CAP9000‑RFE、CAP9010シリーズ、CAP9010‑PED Bluetooth歩数計、CAP9010‑FWD 4x4版
• 測定モジュール：CAP8533/CAP8520 RPM & 温度、CAP1330 IRプローブ、CAP1220/1221 BT受信/送信機
• スモークメーター接続・アクセサリ：CAP3030ZEZ1/ZE2 コレクター、PRO3030ZE50 延長、各種サポート・移動台

規格・認証

• ガス分析計：MID | 指令 2014/32/EU、OIML R99、ISO 3930
• スモークメーター：ISO 11614（該当する場合）
