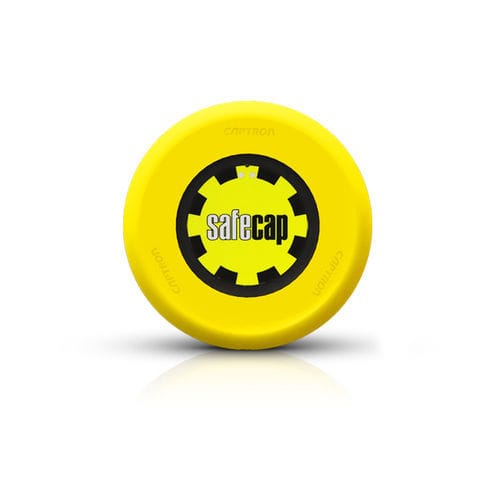

安全用両手操作 SC31

製品説明
二重操作用のコンパクトな安全センサー。検出面φ50 mm、設計高さ7 mmの薄型。MCR-225およびPILZ PNOZ s6で認証済み、TÜV SÜDによりEN ISO 13849-1およびEN ISO 13851に準拠して試験されています。

用途
パンチング | プレスおよびその他の二重操作制御用途

機能とフィードバック

• 視覚的フィードバック: 緑LED（動作準備）、黄LED（作動中）

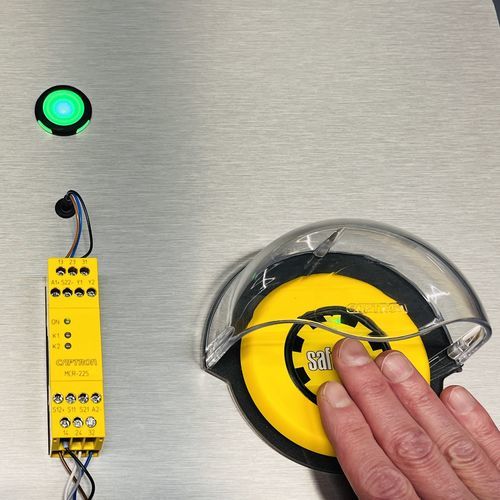

• 認証: 信号処理機器との認証（MCR-225リレー、PILZ PNOZ s6）
• 標準的な安全コントローラおよび安全リレーと互換性あり
• 防護: 前面IP68、背面IP67で防水・耐油（センサーは完全封止）
• 機械的仕様: φ50 mm検出面、薄型7 mm、M12 5ピンおよびM12 8ピン（6ピン使用）
• ビデオ: 二重操作による安全な機械運転（製品ビデオ）

ダウンロード（本製品に利用可能）

• データシート: SC31 デュアルチャネル（5ピン）
• データシート: SC31 デュアルチャネル（6ピン）
• EC適合宣言 SC30/SC31
• UKCA適合宣言 SC30/SC31
• SC30/SC31に関連するRoHS / REACH宣言
• 型式試験証明書 CE SC3x

仕様 / 技術データ

• 供給電圧: 24 V DC (19.2…28.8 V)
• 光学フィードバック: 黄LED、緑LED
• 動作温度: -25 °C … +75 °C
• 保護等級: 前面 IP68、背面 IP67
• 消費電流: 最大 20 mA
• オフ遅延: 最大 50 ms
• オン遅延: 最大 30 ms
• 定格絶縁電圧: 32 V
• 接続: M12
• 導体本数: 5ピン、6ピン
• Performance Level: PLe*（二重操作用に適切に承認された安全リレーと組み合わせた場合の値）
• MTTFd: 1123 年
• PFHd: 2.47E-10 /h
• カテゴリ: CAT 4*
• DC: 0（リレー使用時 99%）
• TM: 20 年
• 注記*: 値は二重操作用に適切に承認された安全リレーと組み合わせた場合に達成されます
