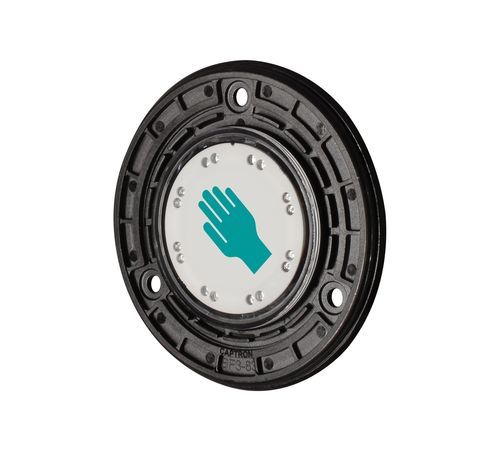

静電容量式押しボタンスイッチ CHT3-1

強化IP69KNO

製品説明
静電容量式押しボタンセンサ CHT3-1（動作：ダイナミック）は、タッチにより約300msの出力パルスを生成します。操作面Ø50 mmの大型有効面と、外径88 mm、プロファイル高さ7 mmのコンパクト設計により、各種機械用途への柔軟な組み込みが可能です。
本体は3本のネジで取り付けます。ガラス繊維強化ポリカーボネート製の各種カラーカバーリングでネジを隠すことができます。電子回路は完全に封止されており、CHT3は極めて堅牢であり、防水・耐油（IP69K）で過酷な産業環境に適しています。

梱包内容

• センサユニット
• 取付フランジ（仮組済み）
• 取扱説明書

別売り（梱包に含まれないもの）

• カラーカバーリング - 別途注文
• 取付ネジ

仕様
電源電圧: DC 24 V (16,8…32 V)
動作方式: 静電容量式
必要作動力: 不要
光フィードバック: 緑8個のLED、赤8個のLED
取付方式: ネジ取付（3x M4）
接続: M8コネクタ、4ピン
出力: PNP-NO
出力パルス: 約300 ms
逆接続保護: 全配線保護
短絡保護: 短絡・過負荷保護あり
電圧降下: 400 mA時 最大3 V
消費電流（24 V時）: 最大30 mA
使用温度: -30°C…+80°C
保護等級: 前面 IP69K
ハウジング材質: ガラス繊維強化ポリカーボネート（PC）

特長 / 仕様

• 型式: CHT3-1
• 操作面 Ø: 50 mm
• 外径: 88 mm
• プロファイル高さ: 7 mm
• 保護等級: IP69K（前面）
• 電子回路: 完全封止、耐水・耐油
• LED表示: 緑8 / 赤8
• 接続: M8、4ピン
• 出力タイプ: PNP、通常開 (NO)
• 電源電圧: DC 24 V (16,8–32 V)
