冷蔵・空調設備の低圧オイルリターンシステムには、差動弁が使用されています。
このバルブはオイルレシーバーに取り付けられており、コンプレッサーのクランクケースと比較して常に過圧を維持することで、一定のオイル分布を確保します。これにより、定期的かつ恒久的なオイルの再注入が保証されます。
そのため、コンプレッサーのクランクケースに戻されるオイルには冷媒が含まれていません。万が一、オイルセパレーターから冷媒が入ってきた場合は、オイルレシーバー内で膨張し、差動バルブを介してサクションラインに排出されます。
最大使用圧力:46バール

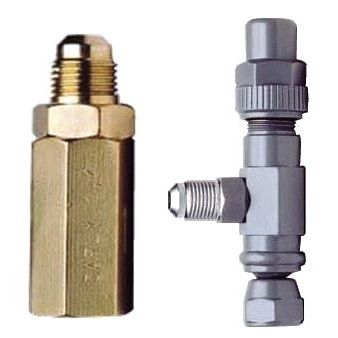

HCYCT: 設定圧力が0.35、1.4、3.5、7 barの4モデルの非調整式差動バルブ。
HCYCT 7は、CO2設備などの高圧力差(7 bar)での作業に適しています。
HCYCTR:0.35 barから3.5 barまで、工具(7,8 mmの正方形断面)で扱うロッドで設定圧力を調整可能な調整式差動弁の1モデル。工場出荷時の調整値は1.4 barです。
HCYCTRでは、コンプレッサーやオイルリターンシステムのコンポーネントの特性に応じて、圧力の差を非常に正確に調整することができます。
圧力差を調整することで、オイルリターンのいくつかの問題を解決することができます。
---
