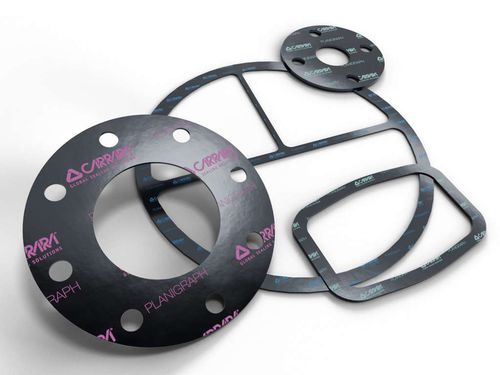

膨張黒鉛ガスケットシート Planigraph™

クランプバルブ用ホース

Planigraph™シリーズには、黒鉛純度と腐食・酸化防止剤の有無で差別化されたプレミアムグレードと工業用グレードの黒鉛シートがあります。Planigraph™には以下のモデルがあります： LG インサートなし LGR 滑らかなシングルインサート付き LGRF（単一または複数のツバ付きインサート付き LGRHDI 複数の滑らかなインサート付き 膨張黒鉛ガスケットの最大許容荷重は、金属インサートの種類と数に依存し、ガスケットの実際のシール面に密接に関係しています。ここで、DeとDiはフランジ圧縮によって実際に係合するガスケット部品の直径を示し、ガスケットの厚さは[De-Di]の比率を常にチェックすることをお勧めします。この比は少なくとも4以上でなければならない。 WN RFラインフランジでは、ガスケットは300psiの圧力クラスまで使用できます。 Planigraph™製品ラインの適用限界については、技術データシートを参照してください。 LGRF Planigraph™の膨張鉱物グラファイトは、EU指令2011/65/EU（RoHS）の最新アップデートに準拠しています。このタイプのグラファイトガスケットは、信頼性が高く長期間のシーリングを保証し、最も単純なものから最も要求の厳しいものまで、あらゆる産業用途に理想的な選択肢となります。
