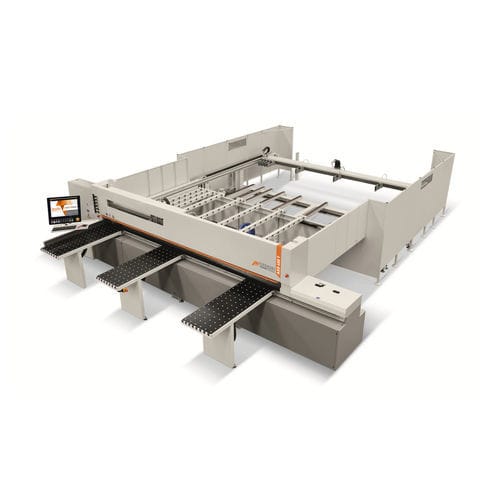

丸鋸 AXO series

パネル木材パネル用

概要
CasadeiのAXOシリーズには後方積載式の2モデル、AXO 400 TおよびAXO 500 T HDがあり、高生産の縦（長手）切断作業向けにパネル積載の連続自動供給を自動化するために設計されています。後方のリフト／積載テーブルにより、切断プログラムに従った中断のない自動供給が可能です。

利点

• AXO 400 T：後方リフトテーブルにより、パネル積み重ねの連続自動供給を行い、生産性を向上します。
• AXO 500 T HD：より大きな刃突出量、高速のソーカリッジとプッシャー速度を備え、テーブル上で最大1300 mmのパネル積み重ねを処理できるよう、非常に高い生産性を想定して設計されています。
• 連続の重負荷使用向けに、AXO 500 T HDは強制自動給油付きプリズマティックガイドを装備可能で、ソーカリッジの送り最大150 m/min、プッシャー速度最大70 m/minに対応します。

技術データ
— (header) | AXO 400 T | AXO 500 T HD
切断容量 | 3200 / 3800 / 4500 mm | 3200 / 3800 / 4500 mm
刃の突出量 | 110 mm | 128 mm
ソーカリッジ送り速度 | 0 ÷ 135 m/min | 0 ÷ 150 m/min
プッシャー戻り最大速度 | 0 ÷ 70 m/min | 0 ÷ 70 m/min
主電動機出力 50 Hz (S6-40%) | 9 kW (12 Hp) | 15 kW (20 Hp)
スコアリングモーター出力 50 Hz (S6-40%) | 1.8 kW (2.5 Hp) | 1.8 kW (2.5 Hp)
後方積載テーブル上の最大パネル寸法 | T/32: 3200 x 1850 mm; T/38: 3800 x 1850 mm; T/45: 4500 x 2200 mm | T HD/32: 3200 x 1850 mm (2440 opt); T HD/38: 3800 x 1850 mm (2440 opt); T HD/45: 4500 x 2440 mm
標準リフトテーブル容量 h = 600 mm | 4000 Kg | 6500 Kg

注意事項
AXO 500 T HDは刃の突出量の大きさと非常に高い生産能力で強調されています。説明文の一部にはAXO 500 T HDの刃突出量を130 mmとする記載がありますが、技術表では128 mmと示されています。これらの機械は非常に高い生産環境向けで、後方リフト／積載テーブルによるパネル積載の自動化を目的としています。

仕様

• シリーズ：AXO
• モデル：AXO 400 T、AXO 500 T HD
• 切断容量（利用可能）：3200 / 3800 / 4500 mm
• 刃の突出量：AXO 400 T = 110 mm；AXO 500 T HD = 128 mm（稀に130 mmと表記）
• ソーカリッジ送り速度：AXO 400 T = 0 ÷ 135 m/min；AXO 500 T HD = 0 ÷ 150 m/min
• プッシャー戻り最大速度：0 ÷ 70 m/min
• 主電動機出力（50 Hz, S6-40%）：AXO 400 T = 9 kW (12 Hp)；AXO 500 T HD = 15 kW (20 Hp)
• スコアリングモーター出力：両モデルとも 1.8 kW (2.5 Hp)
• 後方積載テーブル上の最大パネル寸法：複数構成（技術データ参照）
• 標準リフトテーブル容量（h = 600 mm）：AXO 400 T = 4000 Kg；AXO 500 T HD = 6500 Kg
• オプション：連続重負荷使用向けに推奨される強制自動給油付きプリズマティックガイド
