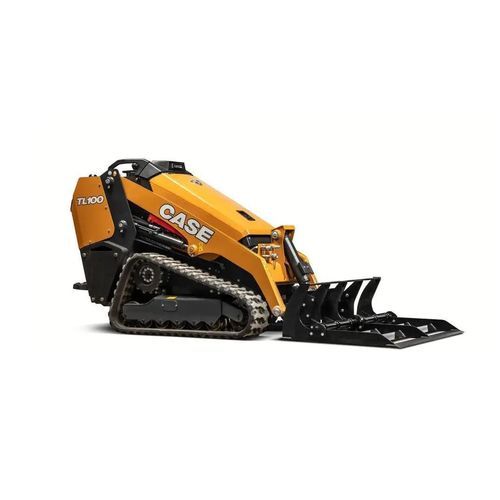

電動式キャタピラ型小型ローダー TL100

バッテリー式電気油圧式内燃機関式

概要

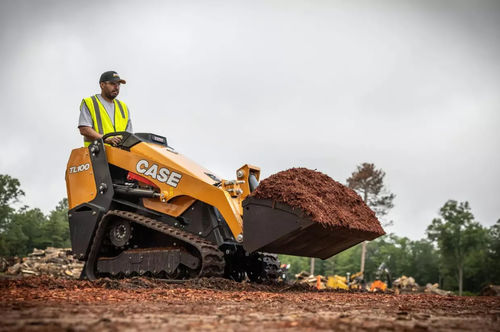

CASE TL100 は、造園、建設、資産管理向けに設計されたコンパクトな乗り込み式ミニトラックローダーです。狭幅の36インチトラック（狭所アクセス向け）と、安定性を高める42インチトラックのいずれかで提供されます。本機は定格作業荷重1,000 lb（約454 kg）を有し、Common Industry Interface（CII）カプラ、標準補助油圧、オプションの14ピン電気接続により40以上のアタッチメントに対応します。パイロットジョイスティックにより滑らかで正確な操作が可能です。

TL100EV（電動） - 概要
TL100EV は102Vバッテリー（オンボード充電器付）で駆動し、屋内デモや低騒音環境に適した無排出・低騒音運転を実現します。定格作業荷重は1,000 lbを維持し、超コンパクトな36インチ狭幅トラックオプション、掘削性能と耐久性を高めるラジアルリンク式ローダアーム、ほとんどのダンプやトレーラーをクリアする7 ft 2 inのヒンジピン高さを備えます。電動油圧ジョイスティック操作と補助油圧の調整用サムホイールを備えています。

主な仕様（概略）

• 出力: 24 hp | 18.0 kW
• ワイドトラック定格作業荷重（転倒荷重の@35%）: 1,102 lb | 500 kg

ウォークアラウンド
TL100 のウォークアラウンドで、生産性、保守性、操作者の利便性に寄与する機能と技術を確認してください。

標準装備

• 操縦環境: 油圧パイロットジョイスティック制御；ローダーおよび走行制御のロックアウト；クッション付き操縦プラットフォーム；操作者在席センサー
• エンジン: 転倒時エンジン停止；グロープラグ始動補助；施錠可能燃料キャップ；電気燃料ポンプ；施錠可能ボンネットコンパートメント
• 駆動系: デュアル油圧駆動モーター；5ローラー型下回り；狭幅ゴムトラック
• 油圧: 3スポールローダ制御バルブ；1系統の複動補助油圧；デテント付きジョイスティックの比例補助油圧制御；1-way/2-way 補助油圧選択バルブ；ローダアームフロート
• テレマティクス: MyCASEConstruction Telematics - ハードウェアおよび7年間のデータ購読を含む
• ローダ: ラジアルリフトジオメトリ；CII 機械式アタッチメントカプラ；ローダリフトアームサポートストラット；追加カウンターウエイト×2
• 電装: 12V 電源ソケット；前後 LED 作業灯

オプション装備

• 駆動系: ワイドゴムトラック
• 油圧: Case ドレン接続（アタッチメント用）；生分解性油圧油および潤滑剤
• ローダ: 36 in. 土砂バケット；42 in. 土砂バケット；ボルトオンバケットティース；ボルトオンカッティングエッジ；追加カウンターウエイト×6
• 電装: 14ピン電気補助接続

保証

• 2年 / 2,000時間 ベース保証
• フルマシン限定保証

仕様 / 技術データ

• モデルファミリー: TL100
• 定格作業荷重: 約1,000 lb
• アタッチメント: CII カプラおよび補助油圧で 40+ 対応
• トラックオプション: 狭幅 36 in.；ワイド 42 in.
• 出力: 24 hp | 18.0 kW
• ワイドトラック定格作業荷重（@35% 転倒荷重）: 1,102 lb | 500 kg
• TL100EV バッテリー容量（電動モデル）: 21.2 kWh；102V バッテリーおよびオンボード充電器
• 運転質量 (TL100EV): 狭幅トラック 3,886 lb | 1,862 kg；ワイドトラック 4,133 lb | 1,875 kg
• ヒンジピン高さ: 7 ft 2 in（多くのダンプやトレーラーをクリア）
• ローダリンク: ラジアルリフトジオメトリ（掘削性能向上）
• 操作系: パイロットジョイスティック；ユーザー調整可能な電動油圧ジョイスティック（EV 版）と補助油圧用サムホイール
• 油圧: 3スポールバルブ；複動補助油圧；デテント付き比例制御；1-way/2-way セレクタ；ローダアームフロート
• 駆動系: デュアル油圧駆動モーター；5ローラー下回り
• 電装: 12V 電源ソケット；前後 LED 作業灯；オプションの 14ピン 電気補助接続
• テレマティクス: MyCASEConstruction Telematics ハードウェアと 7 年データ購読を含む
• オペレータ機能: クッション付きプラットフォーム；在席センサー；ローダおよび走行制御のロックアウト
