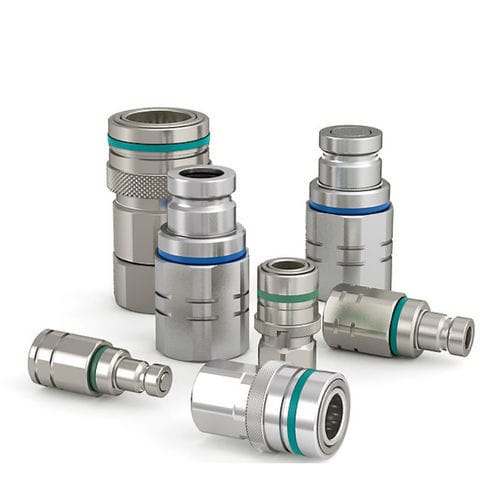

空気継手 267 series

クイックバーブストレート

ノン・ドリップ設計 多様な組み合わせ 流体・圧力識別のための各種安全機能 セインのシリーズ267ノン・ドリップモジュールカップリングは、ほぼ全てのアプリケーション及びシステムの要望を満たす製品です。独自のノン・ドリップデザインにより、着脱時の漏れがなく、粉塵や空気が混入しません。 このシリーズは、両路開放、片路開閉及び両路開閉の3種類のバルブ構造がございます。また、より高い安全性が求められる場合には、流体・圧力の識別に便利なカラーコード(全6色）付きあるいは、ポートの接続間違いを防止するキーコード付きもご利用頂けます。オプションでその他のシール材もお選び頂けます。 その他4つのサイズがございます:シリーズ467, 567, 667及び767. ステンレス・スチール製はシリーズ277をご参照ください。ステンレス･スチール製のその他のサイズは、シリーズ477, 577, 677及び777をご参照ください。 仕様 呼径: 4.0 mm (5/32インチ) 流量 (両路開閉 ): 17 ℓ/min (3.7 GPM UK) 最高使用圧力: 20 bar (290 PSI) 最低破壊圧力: 80 bar (1160 PSI) 使用温度範囲: -15℃ — +100℃ (5°F — +212°F) カップリング材質: 真鍮（ニッケル鍍金） ニップル材質: 真鍮（ニッケル鍍金） Kv (両路開閉 ): 0.39 Cv (両路開閉 ): 0.45 特記: 片路開閉は、バルブ付きカップリングとバルブ無しニップルを使用して下さい。 流量は、圧力損失0.4MPa時の計測値です。
