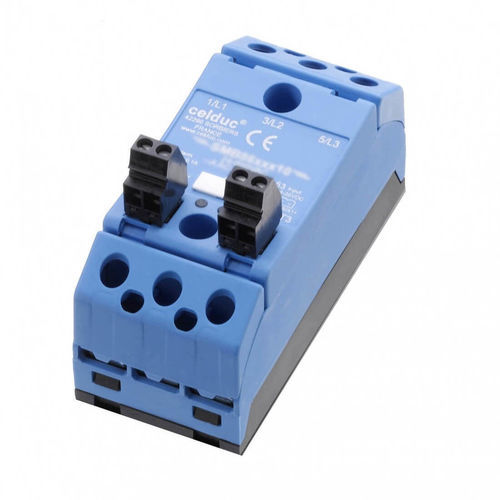

DC固体継電器 SMB

AC24VAC三相

概要
SMBシリーズは2レグ3相ソリッドステートリレー（SSR）です。第2世代の一部モデルには診断機能が搭載されています。

sightpac®シリーズ
sightpac®シリーズは45mmのコンパクトフォーマットで、1つの入力で制御される3つのソリッドステート出力を備えています。入力信号が印加されると、それぞれの出力が対応する相の負荷電流を流します。

ページ掲載の製品例

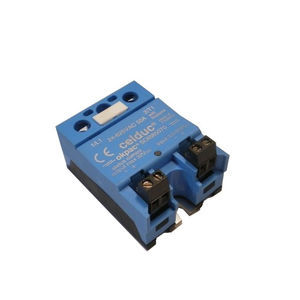

SMB8670910 — ZC 3相 SSR 2X75A / 24-520VAC / CTRL 4-30VDC

技術仕様

• 部品番号（例）：SMB8670910
• シリーズ：SMB
• タイプ：2レグ3相ソリッドステートリレー（SSR）
• 動作方式：ゼロクロス（ZC）
• 診断機能：第2世代の一部モデルに搭載
• 出力保護：出力保護あり
• 最大スイッチング電流（相当たり）@40°C (AC-1)：40 A
• 簡易表記の代替電流：2 x 75 A（簡易表記に記載）
• 最大スイッチング電圧：150-520 VAC（表） — 簡易表記に示された全範囲：24-520 VAC
• 制御電圧：4-30 V DC
• 規格 / 認証：CE、EAC、UL (cURus)、UKCA
• 在庫状況（製品例）：在庫なし — 納期目安 35 営業日
• 希望小売単価（税抜）（製品例）：301.11 EUR
