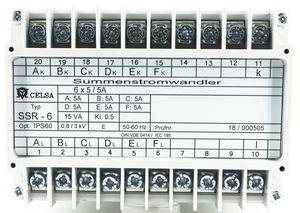

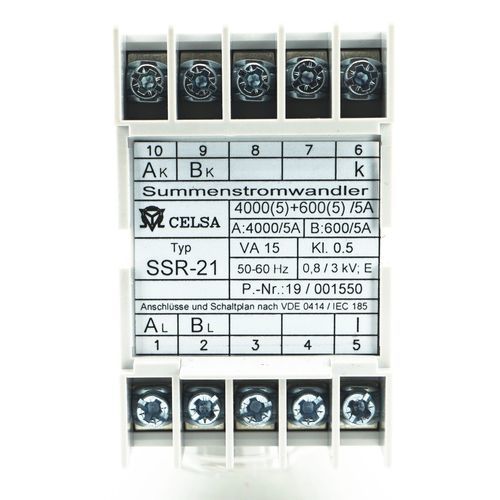

変流器 SSR series

計器用乾式DINレール取付け用

和算用変流器SSR-2～SSR-9は、1台の計器だけで測定するために、複数の主変流器の二次電流を要約するために使用されます。出力電流は再び標準化された量となります。つまり、一次電流は加算されるだけでなく、入力数で除算されます。 不均等な主電流を使用する場合、最も低い一次電流と最も高い一次電流の比は1:10を超えないようにしてください。不均等な主電源を使用する場合は、それぞれの比率を絶対に指定してください。未使用の一次側接続は、二次側接続の短絡とは対照的に開回路にしなければならない。 和算変流器SSR-2～SSR-9は、ネットワーク内の異なる電流の瞬時値を合計し、比例交流電流を供給します。そのために、複数の測定用変圧器（主変圧器）が使用され、各電流に1つずつ、その2次巻線が合計変流器の1次巻線に接続されています。合計変流器の一次巻線はすべて同相に接続されなければならない。SSRの一次巻線のいずれかを使用しない場合は、オープンにしておかなければならない。SSRの一次巻線を使用しない場合は、オープンとしてください。それ以外の場合は、ご注文の際に変圧比をご指示ください。
