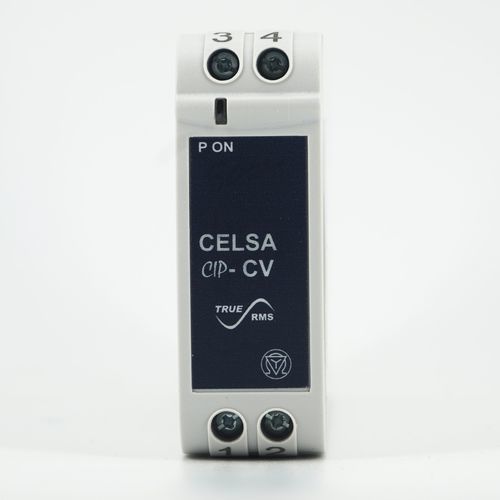

DINレール変換器 CIP-CA-CV

AC 電圧AC/DC

変換器CIP-CA / CIP-CVは、正弦波交流電流または交流電圧を、測定値に比例した負荷に依存しない直流電流または負荷に依存しない直流電圧に変換します。 タイプ - 電圧/電流 クラス - 0.2 寸法 - 65.5 x 22.5 x 100.5 mm - 算術平均値測定：正弦波形を用いたRMS（平均値）校正 - 国際規格 IEC/EN 60 688 に準拠した精度クラス 0.2。 - 補助電源40 V-300 V AC/DC または 24 V-60 V AC/DC. - 出力応答時間 < 250 ms. - オプションのネジ穴ブラケットを使用して、DINレール、壁、パネルに素早く簡単に取り付け可能。 アプリケーション トランスデューサCIP-CA / CIP-CVは、正弦波交流電流または交流電圧を、測定値に比例した負荷に依存しない直流電流または直流電圧に変換します。 動作モード 入力信号Xは、変圧器を使用して主電源網から分離されます。 信号は整流器ユニットで整流され、フィルタリングされる。 測定変換器の変換特性は、後続の特性回路で決定される。 出力アンプは測定信号を印象出力信号Yに変換する。 この回路には補助電源HまたはLが供給される。
