電動式スリップリング HCN000-02P3

フラットケーブル巻き取り機用産業用

製品概要

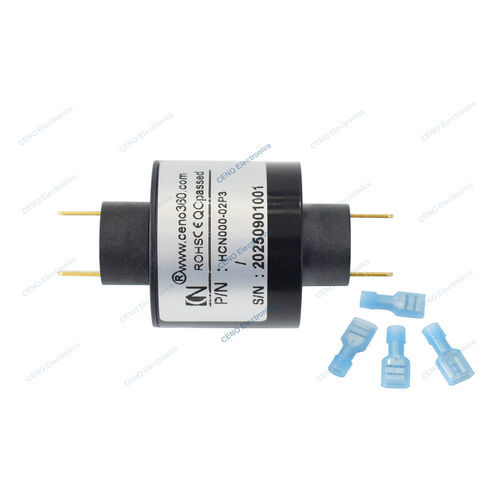

HCN000-02P3は、フラットピン接点を備えた差込式のスリップリングで、コンパクトかつコスト効率の高い回転電気接続を提供します。フラットピンのインサート形式は、スペースが限られた組立体への組み込みを簡素化し、配線式の接点に代えて安定した電気接点を実現します。HCNシリーズはRoHS準拠で、組立ライン、ケーブルリール、その他産業用回転モジュールで広く使用されています。

技術仕様

• 型番: HCN000-02P3
• 回路・電流: 2回路 × 15A
• 定格電圧: 0 ~ 240 VAC/VDC
• 耐電圧: ≥500 VAC @ 50 Hz
• 絶縁抵抗: ≥100 MΩ @ 500 VDC
• 接触抵抗: ≤ 10 mΩ
• 使用温度: -20°C〜+80°C
• 使用湿度: 60 % RH
• 回転速度: 0〜400 rpm
• 接点材料: 貴金属
• ハウジング材料: エンジニアリングプラスチック

用途と利点

• コンパクトな回転アセンブリやスペース制約のある設置向けに設計
• 代表的な用途: 組立ライン、ケーブルリール、回転センサーや計測機器
• フラットピン接点は取り付けを容易にし、安定した電気インターフェースを提供

適合性とオプション

• RoHS準拠
• 標準構成: 貴金属接点、エンジニアリングプラスチック製ハウジング
• 外形オプション（要相談）: ケーブル長、コネクタ種類、取付仕様
• 型番参照: HCN000-02P3
