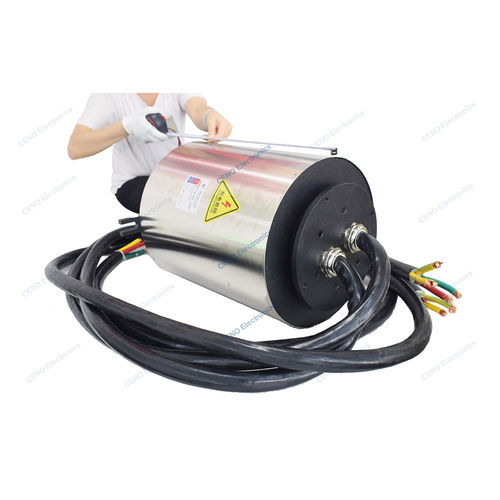

海洋用途スリップリング BHCN-C-08250-IP66

炭素製アルミニウム銅

製品概要
BHCN-C-08250-IP66は、海洋および重負荷産業用途向けに設計された高電流用カーボンブラシスリップリングです。外径Ø410 mm、保護等級IP66により悪天候や飛沫に対応します。センター電流コレクタ（マリン用スリップリング）とも呼ばれ、各回路250 Aを伝送（構成によりより高電流も可）し、バインディングポスト接続で配線が容易です。

仕様
BHCN-C-08250-IP66 | 主要仕様

外形図
外形図は設置、取付および寸法の参照用に提供されます。

技術仕様

• 型番: BHCN-C-08250-IP66
• 電流・回路数: 8回路 × 250 A
• 定格電圧: 0–480 VAC/VDC
• 耐電圧: ≥1500 VAC @ 50 Hz
• 絶縁抵抗: ≥500 MΩ @ 500 VDC
• 接触抵抗: 30 mΩ（50 rpm測定）
• 接触材質: 銅グラファイト
• ハウジング材質: アルミ合金
• 使用温度範囲: -20 °C〜+60 °C
• 使用湿度: 60 % RH
• 保護等級: IP66
• 最大推奨回転数: 0〜10 rpm
• リード線: 4芯（90 mm²）、ロータ長さ 3000 mm、ステータ長さ 3000 mm
• 外径: Ø410 mm
• 取付方法: ロータ — フランジ取付； ステータ — 防回転タブ
