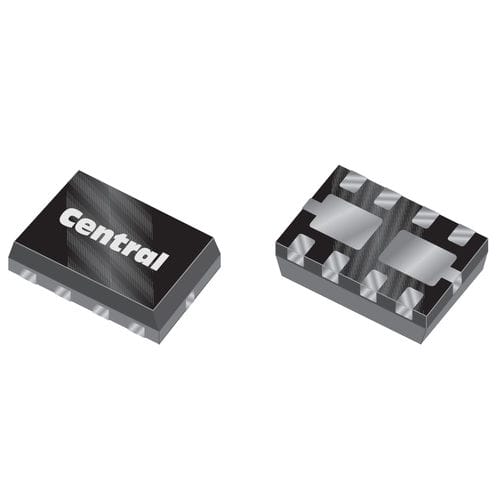

CENTRAL SEMICONDUCTOR CTLM1034-832D は、低 VCE(SAT)NPNトランジスタと低 VF ショットキー整流器で構成されています。小型で熱効率に優れたリードレス3x2mm表面実装ケースにパッケージされ、小型、動作効率、低消費電力が要求されるアプリケーション向けに設計されています。リードレスパッケージ設計により、このデバイスは同サイズの表面実装パッケージの類似デバイスの最大4倍の電力を消費することができます。
マーキングコードCFC
用途
- スイッチング回路
- DC / DCコンバーター
- LCDバックライト
- 携帯電話、デジタルカメラ、ポケットベル、PDA、ノートPCなどのバッテリー駆動/携帯機器アプリケーション
特長
- デュアルチップデバイス
- 大電流(1.0A)トランジスタおよびショットキー整流器
- 低VCE(SAT)NPNトランジスタ(450mV @ IC=1.0A MAX)
- 低VFショットキー整流器(550mV @ 1.0A MAX)
- 275mW/平方mm(パッケージの許容損失/パッケージの表面積)の高いフットプリント電力比
- 小型TLM 3x2mmリードレス表面実装パッケージ
- コンプリメンタリデバイスCTLM1074-M832D
---
