おねじ切りバイト

渦巻き式旋盤用剛性

概要

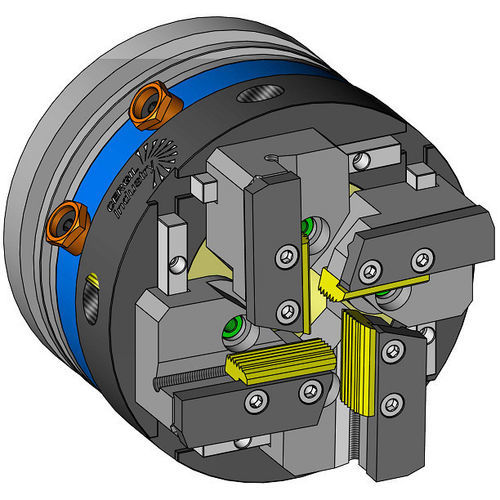

自動式CERGIL外ねじ切りヘッドは、外ねじの高効率生産および剥ぎ取り加工に対応するよう設計されています。焼入れ・研削処理を施した高品質鋼で製造され、産業用旋盤環境での精度と再現性を提供します。

対応工具

• タンジェンシャル（接線）チェイサー — ISO、Whitworth、UNC、NPTなどの標準ねじプロファイルを形成可能。金属およびプラスチックに対応。
• HSSブレードおよび超硬インサート — 高速の剥ぎ取り・旋削により、ねじ転造用の前処理を行います。

特長

• 自動開放機構 — 生成したねじの迅速な解放で連続生産に適合。
• コスト最適化 — 再研磨可能な工具により生産コストを低減。
• 高生産速度 — 1工程でのねじ加工が可能（例：ピッチ6 mmなどの粗ピッチにも対応）。
• 高い汎用性 — さまざまな直径/ピッチの組み合わせに対応するチェイサーホルダーを用意。
• 高剛性の取り付け — CNCでの剥ぎ取り加工で超硬工具の使用を可能にします。
• 迅速な組立 — 工具の取り付け・ねじ径の調整が容易で迅速。

用途と適用範囲

• 幅広い直径・ピッチ範囲での外ねじ加工。
• CNC旋盤および半自動／自動旋削装置での使用に適合。
• 一般的な金属およびプラスチックなど、多様な材料の加工に対応。

仕様

• 材質：高品質鋼、焼入れおよび研削済み。
• 対応工具タイプ：タンジェンシャルチェイサー、HSSブレード、超硬インサート。
• 対応ねじプロファイル：ISO、Whitworth、UNC、NPTおよびその他標準プロファイル。
• ねじ範囲：M6〜M114（約1/4〜4 in）。
• 一工程加工能力：1パスでのねじ加工が可能（例：ピッチ6 mm）。
• ホルダーの特徴：各種直径/ピッチ組み合わせに対応するチェイサーホルダー群；CNCでの超硬使用に対応する高い剛性。
• 主な利点：自動開放、高生産速度、コスト最適化、迅速な組立、プロファイル・材料に対する高い汎用性。

ドキュメント
技術資料（PDF）あり。
