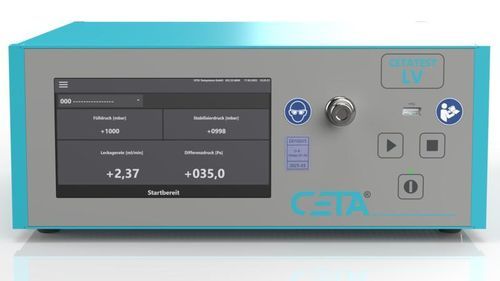

大容量リークテスター CETATEST LV

絶対圧力低下式圧力漏電

概要
CETATEST LV（Large Volume）は、圧縮空気を試験媒体として使用する、直接充填可能な製品の積分的な気密試験用の圧力減衰式リークテスターです。測定原理は、リークにより試験部品容積内の圧力が変化することを検出する方式です。本機はゲージ圧センサーを装備し、大容量のワークに適した広い測定レンジを備えています。

主な特長
CETATEST LVは最大1000 Lまでの大容量ワーク（ボトル、缶、ドラム、IBCなど）に対応します。ターボ充填機能により短時間で加圧が可能で、動的充填フェーズは設定した試験圧に達すると自動で終了し、その後に安定化および測定フェーズが行われます。操作は直感的なユーザーインターフェースを備えた7インチタッチスクリーンで行い、独立したスタート/ストップボタンにより工業環境での安全な操作が可能です。内部メモリには最大100,000件の測定結果と64件の試験プログラムを保存できます。標準装備としてFDA準拠のメインバルブシステム、電気制御のコントロールバルブ、各種通信インターフェースを備えます。

注意
すべてのリーク、質量流量および流量テスター、ならびに圧力計や校正標準（テストリーク、マスタージェット）は、圧力および流量範囲がCETA Testsysteme GmbHのDAkkS認定校正ラボの認定範囲内である場合、初回納入時にDIN EN ISO/IEC 17025準拠のDAkkS認定校正証明書が無償で添付されます。

技術データ（製品表より）

• 圧力センサー：ゲージ圧センサー
• 圧力範囲：-800 mbar | +200 mbar
• 測定範囲：±5000 Pa
• 結果単位：Pa、hPa、PSI、Pa/s、hPa/s、PSI/s、mbar*l/s、ml/min、ml/h、l/min、l/h、mmHg、Torr、mmWs
• 試験方式：圧力減衰試験
• インターフェース：スタート/ストップ/リセット、プログラム選択、装置状態、システムエラー、試験結果（合否）用I/Oインターフェース
• 追加インターフェース：パラメータ設定、測定結果、リアルタイム情報（例：測定曲線）、故障メッセージ用にRS-232、USB（ホスト）、Ethernet、Profinet
• 互換性：CETATEST 715 LVおよびCETATEST 725 LVと完全にインターフェース互換；Industry 4.0要件に対応
• 寸法（W x H x D）：345 mm x 145 mm（3U） x 435 mm
• 典型的な用途：大容量ワーク、ボトル、缶、ドラム、IBC

特性 / 技術仕様

• 試験媒体：圧縮空気
• 最大試験容積：最大1000 L
• 充填：ターボ充填機能；設定試験圧で動的充填フェーズを自動終了
• ユーザーインターフェース：7インチタッチスクリーン、直感的UI；独立したスタート/ストップボタン
• データメモリ：100,000件の測定結果；64件の試験プログラム
• バルブシステム：FDA準拠のメインバルブシステム（標準）；電気式コントロールバルブ
• 測定原理：圧力減衰（試験部品容積内の圧力変化の測定）
• 校正：認定範囲内の場合、DAkkS認定校正証明書を付属
