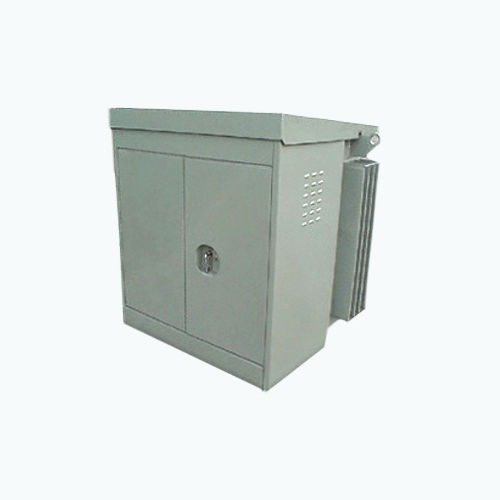

配電用変電所

コンパクト

CG パワーシステムMiniSubは、ESIタイプのMinisubをよりコスト効率の高いコンパクトなシステムに置き換えることを目的としたMicroSubデザインの進化と開発です。 USAタイプのパッドマウントトランスと同様の配置を使用して、CG MiniSubシリーズはHV Bay-O-Net™、引き出し可能なHVヒューズを標準としてHRCバックアップヒューズと3 方向 3 相発信ヒューズ分配ユニットと組み合わせて装備されています。 代替 LVシステムには、LV 回路ブレーカまたはヒューズスイッチユニットが含まれます。 HV 終端は、プラグインブッシングまたは従来のドライタイプのケーブルボックスによって行うことができます。 オリジナルのESIタイプMinisubは、HVスイッチングと保護用のオイルヒューズスイッチを使用していました。 HVスイッチングには明らかな利点がありますが、多くのアプリケーションでは、ユニットの寿命中にスイッチング機能がほとんど使用されないという事実があります。 CG MiniSubは、ほとんど使用されないHVスイッチング設備を持たないことで、コストとサイズを抑えます。 HV 絶縁は、ユニットの電源を切っている間にHVヒューズを取り外すことによって実現できます。 一時的な生成は、LV 配電ユニットを介して接続できます。
