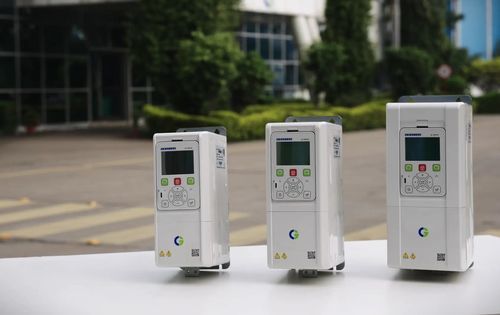

同期可変速ドライブ AMX

非同期誘導三相

概要
Emotron AMXシリーズは、産業用環境での信頼性の高い精密なモータ制御を目的とした汎用インバータです。コンパクトな設計、複数の制御モード、環境耐性により幅広い用途に対応します。

主な利点

• V/F制御および磁束指向（ベクトル）制御に対応し、精度の高い速度制御、迅速なトルク応答、低周波数域での性能向上を実現します。
• 周囲温度50°Cまで無劣化運転が可能。過酷環境向けのconformal-coated基板（3C3）を採用。
• 可変トルク・定トルク用途の両方に適応。始動トルク200%。
• 高解像度表示のグラフィカル操作パネル：マルチ行ステータス、速度/電流/電圧/周波数のリアルタイム表示、トレンド・波形の可視化。
• 負荷監視、タイマー、カウンタ、仮想I/O、低電圧スリープ等の組込み監視・ロジック機能を搭載。
• 省エネ機能やブレーキ制御、マルチポンプ等のアプリケーションマクロを内蔵。

技術データ（IP20版）
定格出力：1.5 – 18.5 kW
供給電圧：230–480 V、三相
定格電流：4.2 – 38 A
保護等級：IP20
認証：CE

性能と保護

• 動作温度範囲：-10°C ～ 50°C（50°Cまで無劣化、50°C超～55°Cはデレーティング）。
• 湿気・粉塵に対する耐性を高めたconformal-coated基板（3C3）。
• 始動トルク：200%。
• 過負荷能力：通常運転 120% / 60 s；ヘビーデューティー例 150% / 60 s、180% / 2 s、200% / 0.5 s。

高度なモータ制御

• 誘導電動機（非同期）および永久磁石同期電動機に対応。
• 制御モード：V/F制御、磁束指向制御（FOC）。
• 速度制御比：クローズドループベクトル 1:1500、オープンループベクトル 1:200。

ブレーキとエネルギー処理

• 45 kWまでのブレーキチョッパーを内蔵。より高出力向けはオプション。
• 制御停止のためのベクトルブレーキ内蔵。

I/O、フィードバック、通信

• 標準通信：Modbus RTU。オプション：RS232、RS485、EtherNet/IP、Modbus TCP/IP、PROFINET。
• 標準制御I/O：ディジタル入力7、ディジタル出力2、アナログ入力3、アナログ出力2、リレー出力2。
• エンコーダオプション：インクリメンタル、Sin‑Cos、リゾルバ（最大1枚のエンコーダボード）。
• モータ温度オプション：PTC / PT100 / PT1000ボード（孤立PTC入力1 + PT100/PT1000入力3）。

ユーザーツールと立ち上げ

• リアルタイム波形解析用のオシロスコープ機能を備えたグラフィカルPPU。
• フロントRS232経由で接続するEmoSoftCom PCソフトウェア：信号記録、設定のバックアップ/ロード。
• 組込みのロジックと監視により、立ち上げ時の外部機器が削減可能。

オプションと拡張性

• EMC/EMIフィルタ（C3カテゴリ）オプション。
• I/O拡張ボード（追加のリレー、アナログ入出力、デジタル入力など）。
• エンコーダボード（インクリメンタル、Sin‑Cos、リゾルバ）。
• タイムスタンプ付きイベントログやカレンダーロジック用のリアルタイムクロックオプション。

技術仕様

• シリーズ：Emotron AMX
• 出力範囲（IP20）：1.5 – 18.5 kW
• 供給電圧：230–480 V、三相
• 定格電流：4.2 – 38 A
• 保護等級：IP20
• 動作温度：-10°C ～ 50°C（50°C超はデレーティング～55°C）
• 始動トルク：200%
• 過負荷：120% / 60 s（通常）；ヘビーデューティーは最大200% / 0.5 s
• 制御方式：V/F、FOC；クローズドループ1:1500、オープンループ1:200
• ブレーキチョッパー：45 kWまで内蔵（それ以上はオプション）
• 標準I/O：7 DI、2 DO、3 AI、2 AO、2 リレー出力
• 通信：Modbus RTU（標準）、RS232、RS485、EtherNet/IP、Modbus TCP/IP、PROFINET（オプション）
• 認証：CE
