往復コンプレッサー Revolution

エア電動据え置き型

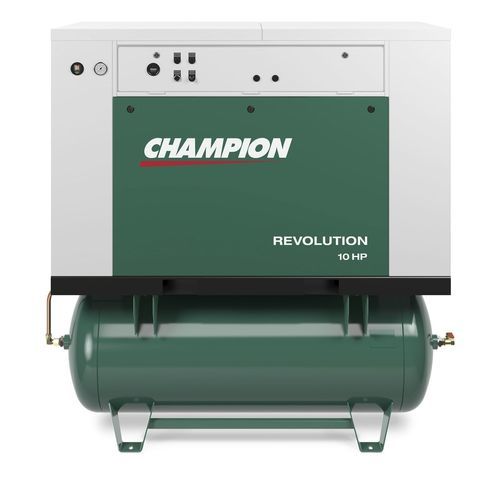

概要 Revolution 静音エンクロージャ式レシプロコンプレッサは、実績あるRシリーズポンプを密閉パッケージに組み込み、最適な冷却と低騒音を両立するよう設計されています。レシプロ式の性能が必要だが騒音低減や省スペースが重要なアプリケーションに適しています。ロータリースクリュー機に匹敵する騒音レベルを達成し、アプローチ温度を20°F未満に近づけることが可能です。

標準装備

• 外板に2"フォームを用いた静音エンクロージャ（B11.19準拠）
• Rシリーズ レシプロポンプ
• ASME準拠の中間圧力逃がし弁
• ODP NEMA 電動機、1760 RPM
• 10ミクロン 工業用吸気フィルター
• ASME認定レシーバー、0–300 PSIG 圧力計付
• 利用可能電圧：単相 208–230；三相 208/230/460/575；50 Hz オプション

パッケージの利点

• 電源表示灯、故障表示灯、稼働時間計、ON/OFF スイッチを備えた操作パネル
• 非常に低い騒音レベル—最小62 dBA
• 音響減衰に有利な下部吸排気設計
• 扉装着時（完全エンクロージャ）または扉取り外し時（空気流量増）で運転可能
• B11.19準拠のエンクロージャ
• 設置面積・設置コスト削減のための搭載式冷凍式ドライヤーオプション
• 外板2"フォームによる追加の遮音
• 効率的な冷却を実現する大型プレート＆バー式アフタークーラー
• 最適な気流を提供する大型冷却ファン
• 電子式タンクドレインと高温スイッチ
• 食品グレードオイル対応

ポンプの利点

• 冷却性に優れる多フィンシリンダー
• トラブルフリーな一体型シリンダー／ヘッド設計
• バランスの取れたピストンと軽量2ピースコンロッド
• 優れたオイルコントロールと高効率を実現するピストンリング
• 圧力逃がし弁と大型フィン付きインタークーラー
• 最適化された冷却ファン／フライホイールと信頼性の高い大流量ディスクバルブ
• テーパーローラーメインベアリング、バランス取れたクランクシャフト、大容量鋳鉄クランクケース
• 始動電力を最小化する遠心アンローダーによる無負荷始動

性能 — ポンプ型式 R-15B（REVOLUTION 5–15 HP シンプレックス機）
MOTOR HP | TANK CAPACITY (GAL) | PACKAGE MODEL NUMBER | DIMENSIONS L x W x H (IN) LESS DRYER | DIMENSIONS L x W x H (IN) WITH DRYER
5 | - | BQR5 | 61 x 32 x 45 | -
5 | 80 | HQR5-8 | 70 x 32 x 64 | 71 x 32 x 64
7.5 | - | BQR7F | 61 x 32 x 45 | -
7.5 | 80 | HQR7F | 70 x 32 x 64 | -

性能 — ポンプ型式 R-30D（REVOLUTION 10–15 HP シンプレックス機）
MOTOR HP | TANK CAPACITY (GAL) | PACKAGE MODEL NUMBER | DIMENSIONS L x W x H (IN) LESS DRYER | DIMENSIONS L x W x H (IN) WITH DRYER
10 | - | BQR10 | 68 x 33 x 50 | -
10 | 120 | HQR10-12 | 76 x 33 x 74 | 93 x 33 x 71
15 | - | BQR15F | 68 x 33 x 50 | -
15 | 120 | HQR15F-12 | 76 x 33 x 74 | 93 x 33 x 71

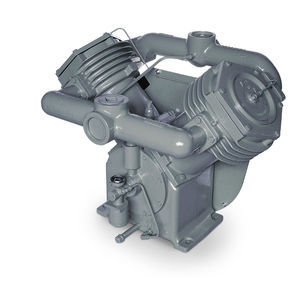

ベアポンプ — Rシリーズ レシプロコンプレッサ
MODEL | # OF CYLINDERS | BORE DIA. (IN) | STROKE (IN) | OIL CAPACITY (QTS)
R-15 | 2 | 4.63 x 2.5 | 3 | 2
R-30 | 4 | 4.63 x 2.5 | 3 | 4

ダウンロード 製品パンフレットあり（5–15 HP 静音エンクロージャ式レシプロコンプレッサ用 PDF 仕様書）。

仕様 / 技術データ

• エンクロージャ：外板に2"フォームを使用した静音エンクロージャ（B11.19準拠）
• ポンプシリーズ：R‑Series（R-15、R-30を含む）
• 騒音レベル：最小62 dBA
• アプローチ温度：20度未満
• モーター：ODP NEMA、1760 RPM（単相/三相オプション）
• 利用可能電圧：単相 208–230；三相 208/230/460/575；50 Hz オプション
• 吸気フィルター：10ミクロン 工業用
• 中間保護：ASME 中間ステージ圧力逃がし弁
• レシーバー：ASME 認定レシーバー、0–300 PSIG 圧力計付
• 冷却：過大設計のプレート＆バー式アフタークーラーと大型冷却ファン
• 制御：電源表示、故障表示、稼働時間計、ON/OFFスイッチを備えたコントロールパネル（標準）
• 追加機能：電子式タンクドレイン、高温スイッチ、食品グレードオイル
