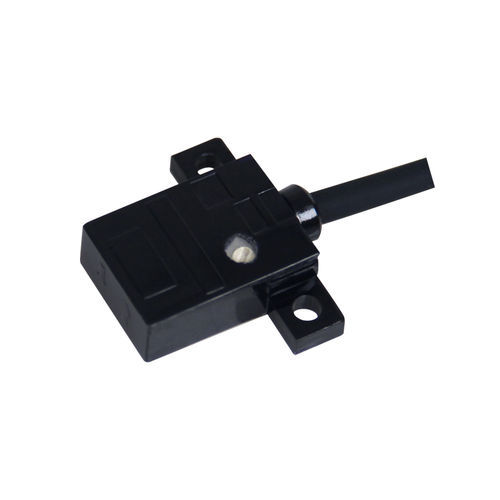

直反射光電センサ CPF-DF5N1-A赤外線
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 直反射
- ビームのタイプ
- 赤外線
- 最大範囲
最大: 5 mm
(0.2 in)最少: 0 mm
(0 in)
詳細
製品
主な特長
技術仕様
機械的 / 電気的パラメータ
適用環境
付属品 / ドキュメント
特性 / 技術仕様
- シリーズ：CPFシリーズ光電センサ
- 型番：CPF-DF5N1-A
主な特長
- 検出距離：0～5 mm
- 製品形状：平形
- 検出原理：拡散反射（赤外線）
- 寸法：15 × 8 × 26 mm
- 出力形式：NPN NO
- 供給電圧：DC 12～24 V
技術仕様
- 検出距離：0～5 mm
- 製品構造：平形ハウジング
- 検出原理：拡散反射
- 外形寸法：15 × 8 × 26 mm
- ケーブル長：0.5 m
- 検出方向：前方
- 応答周波数：200 Hz
- 応答時間：2.5 ms
- 光源の種類：赤外線
- 付属品：取扱説明書、証明書
- ヒステリシス：検出距離の < 20%
- 標準ターゲット：白塗装紙 50 × 50 mm
- 材質：ハウジング PC、ケーブル PVC
機械的 / 電気的パラメータ
- 出力：NPN NO
- 供給電圧：DC 12～24 V
- 電源方式：DC 3線式
- 保護等級：IP50
- 接続：コネクタ
- 信号種別：スイッチング
- 動作モード：Light ON
- 消費電流：< 15 mA
- 表示灯：赤（光を受けると点灯）
- 保護回路：出力短絡保護、逆接続保護
- 残留電圧：< 3 V
- 負荷電流：< 100 mA（ケーブル長 2 m のとき残留電圧 < 3 V）
- 絶縁抵抗：> 20 MΩ（DC 500 V 測定）
- 耐衝撃性：150 m/s²、X、Y、Z 各方向 10 回
- 耐電圧：AC 1000 V 50/60 Hz 1 分（通電部とハウジング間）
- 耐振動性：10–55 Hz、振幅 1.5 mm、X、Y、Z 各方向 2 時間
- 質量：約 20 g
適用環境
- 動作温度：-25°C～55°C
- 動作/保存湿度：35%～95% RH（結露なし）
- 周囲照度：10000 lx 以下
付属品 / ドキュメント
- 取扱説明書および証明書付属
特性 / 技術仕様
- 型番：CPF-DF5N1-A
- シリーズ：CPFシリーズ光電センサ
- 検出距離：0～5 mm
- 原理：拡散反射（赤外線）
- 出力：NPN NO、DC 3線式
- 供給電圧：DC 12～24 V
- 応答時間/周波数：2.5 ms / 200 Hz
- 保護：IP50、短絡保護および逆接続保護
- 材質：ハウジング PC、ケーブル PVC
- 質量：約 20 g
- 動作温度/湿度：-25°C～55°C / 35%～95% RH
