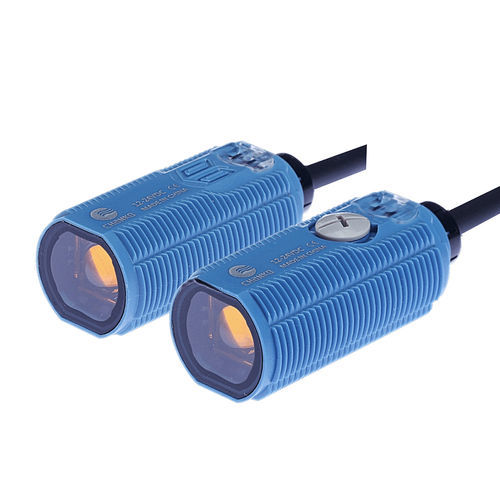

透過型光電センサ CPA-TF15MP3柵タイプ円筒赤外線
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 透過型センサ, 柵タイプ
- ハウジング
- 円筒
- ビームのタイプ
- 赤外線
- その他の特徴
- プラスチック
- 最大範囲
最少: 0 m
(0'00" )最大: 15 m
(49'02" )
詳細
製品概要
技術仕様
機械／電気的パラメータ
使用環境
付属品
特長／仕様
- 種類: 透過型光電センサー
- 型番: CPA-TF15MP3
- 検出距離: 0〜15 m
- 外形: M18 円筒形
- 出力: PNP NO/NC（スイッチ）
- 電源電圧: DC 12〜24 V
技術仕様
- 検出距離: 0〜15 m
- 外形: M18 円筒形
- 検出原理: 透過型（赤外線）
- 外形寸法: M18
- ケーブル長: 2 m
- 検出方向: 前方
- 応答周波数: 1000 Hz
- 応答時間: 500 μs
- 光源: 赤外線
- 付属品: 取扱説明書、M18ナット ×4、合格証
- 指向角: ≤ 2°
- 標準検出物: Φ7 mm以上の不透明物
- 材質: 本体/ナット ABS、レンズ/表示窓 PMMA、つまみ POM、ケーブル PVC
機械／電気的パラメータ
- 出力: PNP NO/NC
- 電源電圧: DC 12〜24 V
- 給電方式: DC 4線式
- 保護等級: IP65
- 接続方式: 成形ケーブル
- 信号種別: スイッチ出力
- 動作モード: Light ON / Dark ON
- 消費電流: ≤ 40 mA（送信機 25 mA）
- 表示灯: 動作表示（オレンジ）、安定表示（緑）
- 保護回路: 短絡保護
- 残留電圧: ≤ 3 V（負荷電源 ≤ 30 V）
- 負荷電流: ≤ 100 mA（残留電圧 ≤ 3 V、負荷電源 ≤ 30 V）
- 絶縁抵抗: ≥ 20 MΩ（DC 500 V）
- 感度調整: 単回転ノブ
- 耐衝撃: 300 m/s²、X/Y/Z 各方向3回
- 耐電圧: AC 1000 V 50/60 Hz 1 分（充電部対外装）
- 耐振動: 10〜55 Hz、振幅1.5 mm、X/Y/Z 各方向2 h
- 重量: 約94 g
使用環境
- 使用温度: -25 °C〜55 °C
- 湿度: 35〜95%RH（結露なきこと）使用／保存
- 環境照度: ≤ 10000 lx
付属品
- 取扱説明書
- M18ナット ×4
- 合格証
特長／仕様
- 型番: CPA-TF15MP3
- シリーズ: CPA 光電センサー
- 検出距離: 0〜15 m
- 外形: M18 円筒形
- 検出方式: 透過型
- 出力: PNP NO/NC（スイッチ）
- 電源: DC 12〜24 V（4線式）
- ケーブル長: 2 m
- 応答周波数／時間: 1000 Hz / 500 μs
- 光源: 赤外線
- 保護等級: IP65
- 動作温度: -25 °C〜55 °C
- 重量: 約94 g
- 材質: 本体/ナット ABS、レンズ PMMA、つまみ POM、ケーブル PVC
