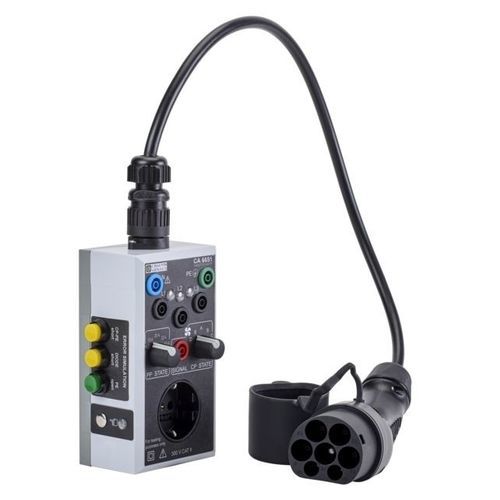

テスト用電気アダプター CA 6651

充電スタンド安全用

電気自動車の充電ステーション用テスト・アダプタ「CA 6651」は、使い方が簡単です。充電ステーションの出力に直列に接続することができ、タイプ2ソケットの様々な測定ポイントにアクセスして電気テストを行うことができます。CA 6651は、まず以下のテストを行うために使用することができます。 - PE 保護導体が正しくアースに接続されていること、および相が存在していることを確認する機能テスト - 電気自動車用充電器ステーションの安全性の検証：これを行うには、アダプタを多機能テスタ（CA 6117、CA 6131、CA 6133 または MX 535 など）と一緒に使用する必要があります：主電源テスト、接地テスト、RCD テスト、絶縁測定 その後、CA 6651は、接続されている、接続されていない、充電中など、さまざまな状態の車両をシミュレートして、充電ステーションが正しく動作しているかどうかを確認します。 充電ステーションと CA 6651 の間で信号が正しく伝送されていることを確認するには、Handscope などの携帯型オシロスコープを使用する必要があります（信号波形、振幅、パルス幅など）。 ハイライト - Type-2 ケーブルを装備した Mode-3 AC 充電ステーション用テスト・アダプタ - 車両状態（CP信号）のシミュレーション - 13Aから63Aまでの異なる充電電流の切り替え（PPステータス） - 信号（CP）の状態を確認するための接続 -PEの接地に関連して危険な電圧が存在しないことを確認するPEプレテスト - 相L1/L2/L3の有無を3つのLEDで表示
