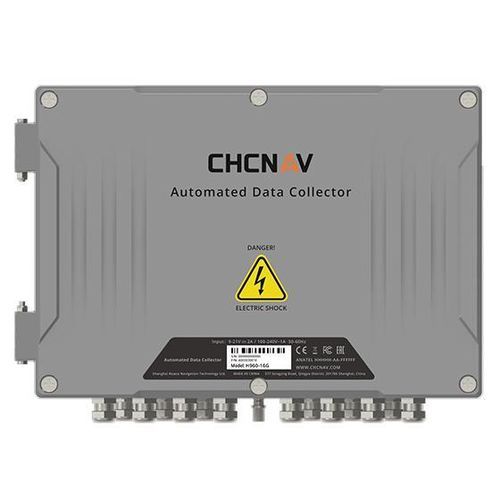

電圧データロガー CHCNAV H960

電流抵抗性乾燥接触

概要
CHCNAV H960は、長期の無人地盤・環境監視向けに設計された16チャネル自動データロガーです。振動ワイヤー、差動抵抗、電流、電圧、デジタル、スイッチ信号の入力に対応し、IP67筐体とフルインターフェイスの雷サージ保護により屋外設置に適しています。

主な特徴

• センサー互換性：振動ワイヤー、差動抵抗、電流、電圧、デジタル、スイッチ信号。
• 堅牢筐体：IP67保護等級およびすべてのインターフェイスに対する雷サージ保護。
• 統合設計：マルチ電源入力、内蔵大容量バッテリー、直接ソーラ入力対応。
• 二重通信：内蔵4GおよびRJ45イーサネット、通信再開（ブレークポイントレジューム）対応。
• 超低消費電力：スタンバイ ≤0.3 W、収集時 ≤1 W；低日照環境での長期運用（約15日想定）を考慮した設計。
• ローカル保存：32 MB内蔵メモリ（150万件以上保存）で通信断時のデータ保全。

利点と性能

• 多様なセンサーに対応し、土壌・水・構造物の監視システムへ容易に統合可能。
• 屋外直接設置が可能な堅牢性（IP67）とインターフェイス保護で現場信頼性を確保。
• デュアルモード通信と自動再開機能により、不安定なネットワーク下でもデータの継続性を確保。
• 低消費電力と内蔵電源の組合せで保守頻度を低減、長期稼働を実現。
• 内蔵メモリにより通信途絶時のデータ損失を防ぎ、完全な記録を保持。

対応センサー（例）

• HC-RD508 レーダー水位計 — パルスレーダーによる液面監視。
• HC-RAIN-1 レインゲージ — ステンレス製転倒バケツ、パルス出力。
• HC-CA-2.0 固定傾斜計 — 3軸連続3D傾斜測定用。
• HC-QJ-1 チルトメーター — 構造物監視向け高精度傾斜センサ。
• HC-SA-3.0 振動式ワイヤーピエゾメータ — 間隙水圧の長期計測。

利用事例

• 鉱山モニタリング
• 工事・現場監視
• 水利施設・ダム監視
• 交通インフラ監視

特性 / 仕様

• 入力：振動ワイヤー、差動抵抗、電流、電圧、スイッチ、デジタル。
• チャネル数：16チャネル。
• 内蔵メモリ：32 MB（150万件以上保存可能）。
• 無線：4G内蔵。
• ポート：RS485、LAN（RJ45）。
• 電源：マルチ電源入力（商用電源、直接ソーラ入力対応）、内蔵大容量バッテリー；スタンバイ ≤0.3 W、収集時 ≤1 W；低日照で約15日稼働（典型構成）。
• 動作温度：-30℃〜+60℃。
• 保護等級：IP67。
• 寸法：300 × 210 × 100 mm。
• 重量：＜5 kg。
• その他：フルインターフェイス雷サージ保護、自動ブレークポイントレジューム、長期無人屋外設置向け設計。
