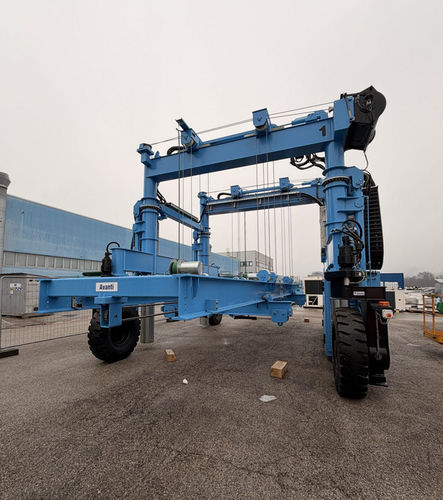

コンテナ用ストラッドル キャリア MST 28

コンテナ荷役用マリン用電動式

製品概要
電動駆動式テレスコピック・ストラドルキャリア。20ft ISO TANK コンテナの取り扱い・吊り上げに対応し、最大 28 トンまで、満載時でも連続した高さ調整が可能。作業高さは 5.15 m から 7.75 m（全ストローク 2.6 m）で、四本の油圧作動二段式サイドテレスコピックマストにより実現。適応性、精度、安定性が求められる用途に適しています。

駆動系と油圧
バッテリー式電動駆動と、走行・揚重・操向を管理する専用油圧システムを組み合わせています。油圧ユニットは 45 kW の電動モーター、カップリング、油圧ポンプ、バルブブロックと直列配置されています。対側のビームにはリチウムバッテリーパック、電装盤、インバータを配置し、コンパクトでメンテナンス性の高いレイアウトを実現。ポータルの揚重は各テレスコピック支柱に対して1基ずつ配置された四本の大容量両面作動油圧シリンダで行われ、保持弁および降下制御弁を備えて安全性を高めています。油圧・電気配管は ABS ケーブルキャリアを通して配索され、滑らかな動作と長期信頼性を確保します。

用途およびカスタマイズ
工業物流や港湾／インターモーダル作業向けの高性能ソリューションで、厳しい運用に対応する特注の揚重車が必要な場合に適しています。各ユニットは荷重、寸法、レイアウト、オプション、使用環境への適応など顧客仕様に応じてフルカスタマイズ可能です。

利用可能な構造構成

• シングルガーダー（single-girder）: 単独またはタンデム運用に適し、線状要素や細長物の輸送に最適。
• ダブルガーダー（double-girder）: より堅牢で、多様なスプレッダとの統合に適し、容積の大きい不整形荷重の安全な取扱いに向く。

特徴

• プロジェクト要件に合わせて調整可能な荷重容量
• 幅または高さ方向に拡張可能なテレスコピック仕様で多様な荷重サイズに対応
• 温度・湿度の変動など過酷な環境条件下での作業に対応する設計
• 狭所でも精密な操舵が可能な電子式操向システム

オプション
完全電動仕様への構成が可能で、持続可能かつ無排出の取り扱いが可能です。

技術仕様

• モデル: MST 28
• 想定荷重: 20ft ISO TANK コンテナ
• 最大定格揚量: 最大 28 トン
• 作業高さ範囲: 5.15 m ～ 7.75 m（垂直全ストローク 2.6 m）
• 揚重システム: 四本の油圧作動二段式サイドテレスコピックマスト
• ポータル揚重アクチュエータ: 四本の大型両面作動シリンダ（各支柱1基）
• 安全弁: 揚重シリンダに保持弁および降下制御弁を装備
• 駆動系: 45 kW 電動モーターを直列に配置した油圧ユニットを組み合わせたバッテリー電動駆動
• エネルギー貯蔵／電装: リチウムバッテリーパック、電装盤、インバータを対側ビームに配置したコンパクトレイアウト
• ケーブル管理: 油圧・電気配管は ABS ケーブルキャリアで配索
• 主要機能の管理: 走行、揚重、操向は油圧で管理
• 利用可能な構造構成: シングルガーダー（single-girder）およびダブルガーダー（double-girder）
• カスタマイズ範囲: 荷重容量、寸法、レイアウト、アクセサリ、環境適応
• 対象用途: 工業物流、港湾およびインターモーダル作業
