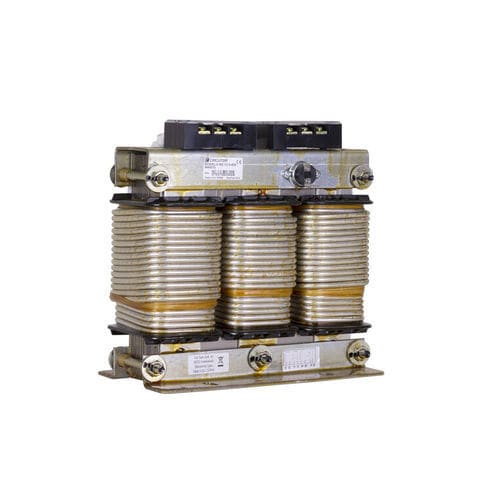

三相高調波フィルターリアクトル RZ-RBZ

CIRCUTOR社は、50 Hz系統向けに共振周波数189 Hz（またはご要望に応じて60 Hz系統向けに227 Hz）の、p = 7%のデチューンドリアクトルを幅広く取り揃えています。 これは、5次高調波以上との共振を回避するために最も一般的に用いられる調整値です。コンデンサとリアクトルの組み合わせは、5次高調波の電流の一部を吸収し、より高い周波数に対してはデチューンされたフィルタとして機能します。 ただし、設置環境によっては、8.7 % (170 Hz)、14 % (134 Hz) など、他の p(%) 値が必要になる場合もあります。 CIRCUTOR社は、あらゆる電力、p（%）、周波数、電圧（Un ≤ 1000 VAC）に対応したリアクトルを製造可能です。 低定格電力のリアクトルである RZ シリーズは、低損失の磁性シートで構成され、アルミニウム線によって巻かれています。リアクトルの接続用端子台が装備されています。より高い電力については、RBH シリーズが対応しています。これらのリアクトルは、複数のエアギャップを備えた磁性シートコアをベースとしており、優れた特性と低い損失率を実現しています。 RZおよびRBZシリーズのリアクトルは、絶縁性を高め、機械的強度を向上させ、騒音レベルを低減させるため、ポリエステル樹脂をベースとしたワニス真空含浸処理が施されています。 RZおよびRBZデチューンドリアクトルは、高調波歪率が著しく高いコンデンサバンクを備えた設備での使用を特に想定して設計されています。コンデンサ自体の保護を十分に確保し、設備内の共振現象を回避するためには、これらのリアクトルを適切な電力用コンデンサと直列に接続する必要があります。
