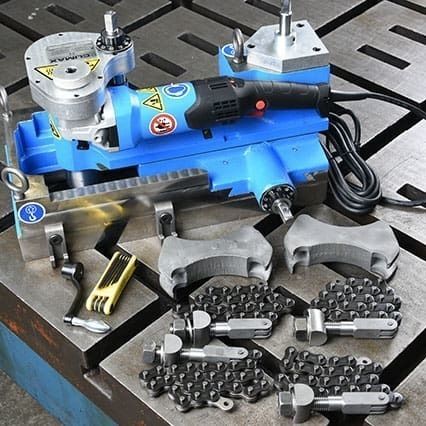

油圧溝付け機 KM4000

電動式

概要
CLIMAX KM4000は、産業用軸のキー溝および広幅スロットを切削するための携帯型フライス盤です。側方移動2" (50.8 mm)を備え、コンパクトな取付要件により複数のフライスを不要にして工具費とセットアップ時間を短縮します。工場および現場での使用を想定して設計され、軸径4〜24" (101.6〜609.6 mm)に対応します。販売およびレンタル対応。必要に応じてCEおよびCSA認証を提供します。

用途と汎用性

• 発電、鉱業、海洋、重機メンテナンスなどの現場および工場でのキー溝加工
• 取付け用スロット、逃げ穴（リリーフポケット）、エンジン用キー溝の切削
• 現地修理、オーバーホール、定期保守作業

製品の利点

• 側方移動2" (50.8 mm)により単一のエンドミルで広いポケットやスロットを加工可能
• 軸の任意の位置・角度に取り付け可能で現地加工に最適
• 軸径4〜24" (101.6〜609.6 mm)に対応
• 汎用モーターと三段ギア減速により十分なトルクで効率的に切削
• 摺動部はアンチフリクションベアリングと燕尾状ガイドで精密かつ滑らかな移動を実現
• 自己中心／自己整列する輪郭ベースでキー溝中心を確保
• 精密Acmeねじ主ねじとローラースラストベアリング、ゼロ戻し式深さダイヤルで正確な制御
• 永久密封潤滑により任意角度での使用が可能；モーターはソフトスタートで負荷時にも回転を維持
• ドリルモーターによる高速縦送りオプションで素早いセットアップが可能

技術データと注意事項
標準スピンドルサイズ：インチ機は0.75" (19.05 mm)、メートル機は20 mm (0.79")。電源オプション：電動、空気式、油圧式。クランプ要件：標準クランプで軸長8.5" (215.9 mm)、障害物からのクランプ時は10.5" (266.7 mm)。販売およびレンタルでの提供、地域によりCE／CSA対応。

仕様
キー溝長さ | 8" | 203.2 mm
キー溝幅 | 3.25" with 2" sideshift | 82.6 mm with 50.8 mm sideshift
軸径 | 4 – 24" | 101.6 – 609.6 mm
電源オプション | 電動、空気式、油圧式

特徴 / 技術仕様

• モデル：KM4000
• キー溝長さ：8" (203.2 mm)
• キー溝幅：最大3.25" (82.6 mm)（側方移動2" / 50.8 mm使用時）
• 側方移動：2" (50.8 mm)
• 対応軸径：4 – 24" (101.6 – 609.6 mm)
• 電源オプション：電動、空気式、油圧式
• 標準スピンドル：0.75" (19.05 mm)インチ / 20 mm (0.79")メートル
• クランプ長：8.5" (215.9 mm)標準；障害物からのクランプ時10.5" (266.7 mm)
• 構造：汎用モーター、三段ギア減速、アンチフリクションベアリング、燕尾状ガイド、Acme主ねじ、永久密封潤滑、深さ調整ダイヤル
• 認証：CE、CSA（該当地域）
