ねじ式スクリューキャッピング機

縦型空圧式手動式

製品説明

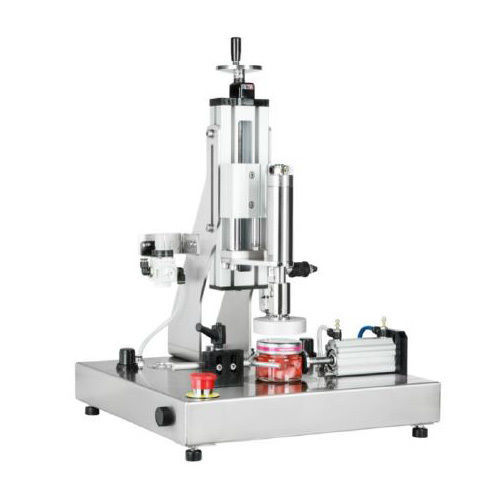

ねじ式プラスチックキャップおよびツイストオフキャップのトルク制御締め付けに対応した卓上型気動キャッパー。ステンレス製ベース。ハンドルとカウンターによるキャッピングヘッドの手動高さ調整機構を備え、容器高さに応じた基準が得られます。標準の最大容器高さは350mmで、カスタマイズ可能です。キャップへの垂直圧力およびトルクは調整可能。空気圧ピストンによる容器固定の調整が可能。低密度プラスチックボトル向けのネック保持機構を装備。小型ボトル用のPVC製センタリング／ポジショニング装置を製作可能です。

操作
オペレーターは容器とキャップのサイズに合わせて機械を調整し、キャップをスピンドル内または瓶／ボトルの口に置き、左右のボタンを同時に押して閉栓します。設定したトルクは一定で再現可能です。

エア供給と空気系
本機は気動式のためコンプレッサーが必要です。推奨構成：2 HP、タンク容量≥80 L、空気流量≥300 Nl/min。無給油（oil-less）システムを推奨します。空気圧部品はドライでの作動を想定しており潤滑は不要です。トルクは供給圧力を変えて調整します。ステンレス製ケーシングのベーンモーターが、必要トルクに応じた複数仕様で用意されています。ばね式コンペンセーターにより、キャッピングヘッドの下降速度に関わらずキャップと容器の接触時の衝撃を緩和します。

フォーマットチェンジ
キャップごとに専用スピンドルが必要です。選択肢：ステンレスまたはアルミ製ボディ、キャップ挿入用のボール＆スプリング、キャップ形状に合わせた摩擦ゴムや内側ニッケル加工。ツイストオフ金属キャップ用の磁性チャック（サイズ：038、43、48、53、58、63、66、70、77、82、標準／深型）を用意しています。

適用業界

• 食品
• 化粧品
• 化学

技術仕様

• ベース寸法：450 x 450 mm
• 生産能力：約500–600 本/時
• 重量：25–30 kg
• 電源：圧縮空気 3–7 bar
• 消費量：最大190 Nl/min（7 bar時）
• 標準最大容器高さ：350 mm（カスタマイズ可）
• 推奨コンプレッサー：2 HP、タンク≥80 L、空気流量≥300 Nl/min
• 無給油の空気圧部品：潤滑不要
• 空気圧でトルク調整可能；用途に応じたベーンモーターを用意
• 接触緩和のためのばね式コンペンセーター付き
• 空気圧ピストンによる容器固定の調整機構
• 低密度プラスチックボトル向けのネック把持機構
• キャップ形式ごとに専用スピンドルが必要；選択肢：ステンレス／アルミ、ボール＆スプリング、摩擦ゴム、内側ニッケル加工、磁性チャック等
