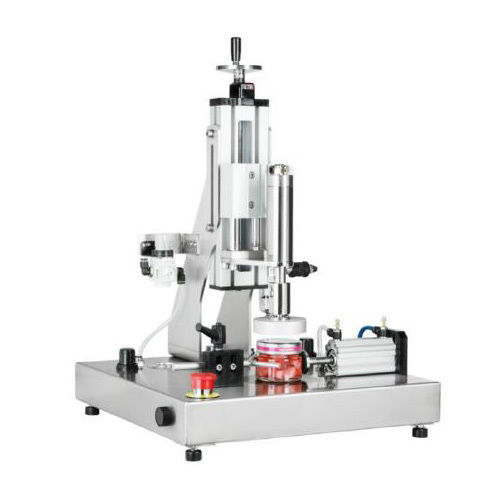

ねじ式キャップ締め機

縦型空圧式手動式

製品説明
卓上式の気動式キャッパー。ツイストオフキャップおよびプラスチックスクリューキャップのトルク管理による締付けが可能。ステンレス製ベース。ハンドホイールとカウンターによるキャッピングヘッドの手動高さ調整で再現性のあるセットアップが可能。標準最大容器高さ350 mm、カスタマイズ対応。キャップへの垂直荷重および締付トルクは用途に応じて調整可能。空気式ピストンによる容器ロックの調整機構あり。低密度プラスチックボトル向けの首部把持機構を搭載。小型ボトル用のPVCセンタリング治具を製作可能。

操作
オペレーターは容器とキャップの寸法に合わせて機械を調整し、キャップをスピンドル内または容器口に置き、ベース両側のボタンを同時に押して締め付けます。設定により再現性のあるトルクと位置決めで安定した締め込みが得られます。

エア供給と駆動
本機は空気式で、コンプレッサーが必要です。推奨仕様：2 HP、タンク容量≥80 L、エア流量≥300 Nl/min。オイルレス（無給油）システム推奨。制御空気で動作する部品はドライ運転を前提としています。ステンレスハウジングの羽根車式空気モーターは、必要トルクに応じた複数の仕様が用意されています。トルクは供給空気圧で調整し、一度設定すれば一定かつ再現可能です。スプリング式コンペンセーターがキャップと容器の接触相を緩和します。

フォーマット変更
各キャップフォーマットごとに専用スピンドル（スターティングヘッド）が必要です。提供ソリューション：ステンレスまたはアルミ製ボディ、キャップ挿入用のボールとスプリング、キャップ形状に合わせた摩擦ゴムや内側のホーニング。金属製ツイストオフキャップ用の磁気チャック対応サイズ：

• 038
• 43
• 48
• 53
• 58
• 63
• 66
• 70
• 77
• 82

適用分野

• 食品
• 化粧品
• 化学品

特性 / 技術仕様

• ベース寸法：450 × 450 mm
• 標準最大容器高さ：350 mm（カスタマイズ可能）
• 生産能力：約500–600本/時
• 重量：25–30 kg
• 電源：圧縮空気 3–7 bar
• 消費量：最大190 Nl/min（7 bar時、構成により推奨流量 ≥ 300 Nl/min）
• 推奨コンプレッサー：2 HP、タンク容量 ≥ 80 L、流量 ≥ 300 Nl/min
• 容器ロック：ピストン式（調整可能）
• 首部把持：低密度プラスチックボトル向けの機械式
• ステンレス筐体の羽根車式空気モーターを複数トルク仕様で提供可能
• 空気圧でトルク調整、スプリング式コンペンセーターで接触を緩和
