砂糖溶解機

水グリコールシロップミルク

概要

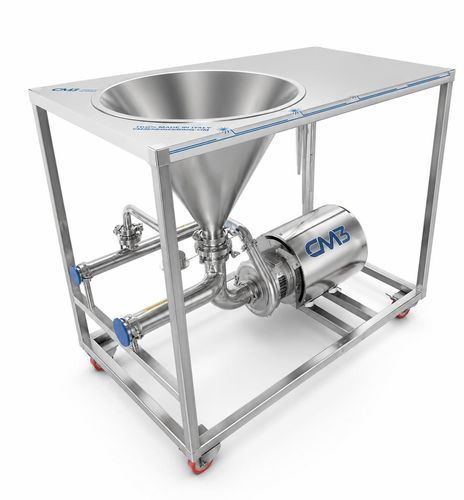

Triblender 溶解機 CM3 Engineering は、固形および液体成分の迅速な溶解・混合を行うコンパクトな自立型ユニットです。作業台は人間工学に基づく高さにあり、袋の取扱いとホッパーへの投入を容易にします。ホッパーはフラットシートで製作され、溶接を最小限に抑えて品質と洗浄性を向上させています。

動作原理
固形物はホッパーに投入されます。ホッパー底部の強い負圧により固形物がインペラ方向に引き込まれ、液体は遠心ポンプのように送液されます。ホッパーバルブ開放時に固形物が取り込まれ、ポンプハウジング内を通過する際に溶解します。混合は遠心ポンプの吸込入口直前で行われます。全ての固形物が取り込まれるまでリサーキュレーションで運転し、完全文解後も短時間リサーキュレーションを継続することを推奨します。

衛生設計と洗浄
Triblender は食品、飲料、乳製品、化粧品、化学、医薬品などの用途に適した衛生設計です。製品接触部はすべて AISI 316‑L ステンレス鋼、エラストマーは EPDM を採用しています。開放型6枚羽インペラによりボリュートの洗浄が容易です。生産終了時にホッパーを外し、吐出管の内蔵洗浄システムを接続することで、衛生バタフライバルブやベントリシステムを内蔵洗浄球で効果的に完全洗浄できます。

材料

• 製品接触部：AISI 316‑L ステンレス鋼
• 機械シール：TUC/CARB SPEC/EPDM
• シール材：EPDM

用途

• 砂糖シロップ、ソルビトール、グルコース、ラクトースおよび派生物の調製
• 粉ミルクの溶解
• 牛乳中のココアおよび/または砂糖の溶解
• ホエイパウダーの溶解
• 乳製品フラワーおよびでん粉の調製
• 塩水（ブライン）の調製
• ヨーグルト等乳製デザートの事前混合
• 乳業におけるカゼインおよびカゼイン酸塩の溶解
• 農薬および肥料の調製

オプション

• ポンプ本体外部循環型ダブル機械シール
• Clamp、DIN、SMS コネクション; ドレン
• ホッパー内保護ネット
• ホッパーバイブレーター
• 空気圧アクチュエータ付バルブ; 最小/最大レベルプローブ
• 回転キャスター付テーブルまたは調整脚付テーブル
• 処理製品に応じた異材質のシール面
• 電動機用インバータ（周波数変換器）
• 顧客仕様のステンレス製電気盤

仕様 / 技術データ

• モーター：4.0 kW、5.5 kW、7.5 kW; 2,900 rpm; IE3
• 吸込：Clamp 2" DN65
• 吐出：Clamp 1"1/2 DN50
• 液体流量：最大 50,000 リットル/時
• 固形物吸引量（例：砂糖）：最大 3,500 kg/時
• ホッパー容量：50 リットル
• ホッパー傾斜：60°
• 電気盤：モータープロテクタ、非常停止および始動ボタン付
