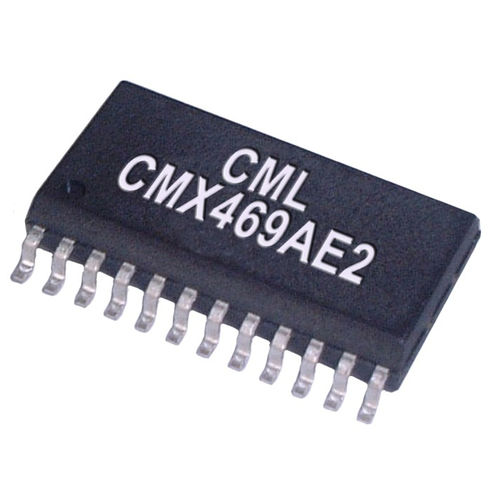

通信集積回路モデム CMX469A

データ用IP産業用

CMX469Aは、全二重1200/2400/4800ボーFFSKモデムとして動作するCMOS LSI回路です。 マークとスペースの周波数はそれぞれ1200/1800、1200/2400、2400/4800Hzである。トーン周波数は位相連続であり、ゼロクロス点で遷移する。 共通のXtalオシレーターが採用され、ボーレート、送信周波数、RxおよびTx同期を提供するために、2つのクロック周波数（1.008MHzまたは4.032MHz）から選択できる。 このモデムには、キャリア検出回路とRxクロック・リカバリ回路があり、いずれも出力ピンとして利用可能です。Rx、Tx、Carrier Detect経路には、最適な信号条件を提供するためのバンドパス・フィルターが含まれています。 CMX469Aは、不利な信号条件下でも高い感度と良好なビット・エラー・レートを示します。 この低消費電力デバイスは、外付け部品がほとんど必要なく、小型のプラスチックSOICおよびTSSOPパッケージで入手可能です。 特長 選択可能なデータ・レート1200/2400/4800ボー 全二重FFSK RxおよびTxバンドパス・フィルター クロック・リカバリおよびキャリア検出機能 ピン選択可能なXtal/クロック入力： - 1.008MHzまたは4.032MHz シンプルな制御：µP不要 アプリケーション データ無線 PMRおよびセルラー無線信号 自動車両位置（ディファレンシャルGPS）リンク 携帯データ端末 パーソナル／コードレス電話 産業制御信号 電源要件 2.7～5.5 V
