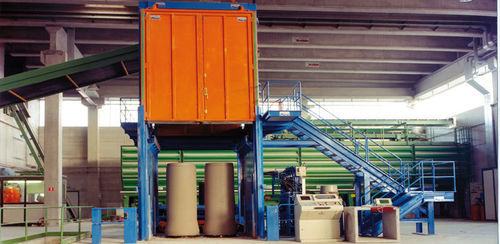

コンクリートパイプ製造ライン Bimatic series

自動建設現場用

高さ2000 mmから3000 mmの製品を直接脱型する、地上振動締め固め製造用全自動マシン。Bimaticは地上での作業で、防音システムを完備しています。製品の全長にわたり、コンクリート分配用の回転式スプレッダーを備えたヘッドを備えたムービングコア技術を採用しています。異なるモデルにより、本機は直径300 mm～1600 mm、高さ2000 mm～3000 mmの製品を製造できます。生産は、シングル、ダブル、トリプルモードが可能で、混合サイズの生産も可能です。技術的特徴本機は、迅速で使いやすい油圧式クイック金型交換システムを装備しており、毎日の金型交換が1.5時間以内で可能です（さらに、生産交換後の中子、外型、プレスヘッドの調整が不要になります）。コンクリート供給は完全に自動化されています。独立して作動する供給ベルトが、内型コアのヘッドに取り付けられた回転スプレッダーと同期して、常に正確な量を測定しながら、各型の中心点にコンクリートを配置します。これにより、充填速度が最大化され、締め固め品質が保証されるとともに、直径の異なる2～3種類の製品の複数生産が容易になります。その他の特徴として、パイプ内面の平滑化システム、インバーターによるバイブレーターの機械的・電子的調整、バケットへの容易なアクセスによる点検・清掃作業などがあり、Bimaticは非常に機能的な機械となっています。システムは、ベースパレットの自動供給（後方で実施）、および／またはベースパレットの清掃・注油、ジョイントの挿入、自動オーバーヘッドハンドリングと統合することができます。機械の管理と全般的な制御は、Vicom PCシステムを使用して行われ、機械の状態と故障制御のシノプティクス、リモートアシスタンスモジュール、リモート生産管理（インダストリー4.0）が可能です。生産可能な製品円形パイプフラットベース円形パイプ非強化パイプ硬質補強パイプファイバー補強パイプ排水パイプスピゴット・スピゴット接合パイプジャッキングパイプあらゆるタイプの接合部で製造可能な製品利点高生産量少ない人員必要振動（型内バイブレーター）とコンクリート供給の自動電子調整により、高い製品品質が保証されます、ライジングコア技術と内蔵スプレッダーによる優れた独立管理混合サイズ生産における非常に迅速な金型交換（金型交換時間の短縮により、同日に金型交換が可能で、2回目の作業シフトが可能）、交換後の金型調整不要Vicom PCシステムによる機械の完全制御、遠隔生産管理の可能性（Industry 4.0）テクニカルシート機械パイプ径cm～cmパイプ長さ ビマチック 30/12030 cm～120 cmH 200～250～300 cmビマチック 30/16030 cm～160 cmH 200～250～300 cm1サイクルあたりのパイプ本数機械加工済み300D 400D 500D 600D 700D 800D 900D 1000D 1200D 1400D 1600BIMATIC 30/120 N222211111--BIMATIC 30/120 T333222111--BIMATIC30/160N222211111BIMATIC30/160T33322211111技術仕様：生産タイプコンクリートパイプ用全自動振動締固め機製品高さ：2000 mm～3000 mm製品直径：300 mm～1600 mm（モデルによる）生産モード：生産モード：シングル、ダブル、トリプル、ミックスサイズ迅速な油圧金型交換システム：自動コンクリート供給と締固め制御と遠隔管理のためのVicom PCシステム防音システムオプション：自動ベースパレット供給、洗浄、注油、ジョイント挿入、オーバーヘッドハンドリング
