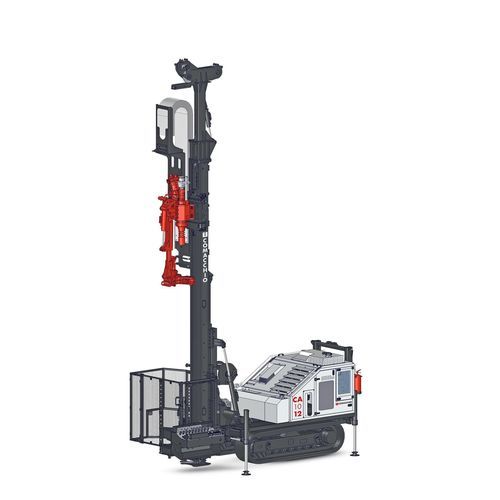

さく井掘削装置 CA 1012

クローラー式回転式ダウンザホール

概要 CA 1012は、さまざまな地盤条件での中深度掘削に対応するため、コンパクトで多用途、かつ引抜き能力を高めたクローラ取付型の井戸掘削機です。CA 1010と同じプラットフォームを採用し、より強力なマストにより引抜き能力12トンを実現し、直接循環ロータリ掘削およびDTH掘削の双方でより深い掘削が可能です。各種ポンプや、オプションのウインチ二層引上げシステムなど、用途に応じたアクセサリやカスタムソリューションで機械を構成できます。

主な特長

• 中深度作業向けのコンパクトなクローラ取付型井戸掘削機
• CA 1010より高い引抜き能力（引抜き力12トン）
• 直接循環ロータリ掘削およびDTH掘削に対応
• モジュール式：選択可能なポンプ、用途別アクセサリ、オプションのウインチ二層引上げ

技術仕様（表） 全幅（クローラ幅）：1,700 mm (EU) / 5' 6" (US)
ディーゼルエンジン出力：115 - 119 kW (EU) / 154 - 160 HP (US)
排出基準：Stage 3A/Tier 3 - Stage 5/Tier 4f (EU/US)
引抜き力：12,000 daN (EU) / 26,977 lbs (US)
送り力：7,600 daN (EU) / 17,085 lbs (US)
送りストローク：4,000 mm (EU) / 13' 1" (US)
トルク範囲：350 - 1,700 daNm (EU) / 2,581 - 12,539 lb*ft (US)
回転数範囲：35 - 290 rpm (EU/US)
クランプ範囲：45 - 365 mm (EU) / 1" 3/4 - 1' 2" (US)
ウインチ第1ライン牽引：4,500 kg (EU) / 9,921 lbs (US)
重量帯：11 - 12 t (EU) / 24,251 - 26,455 lbs (US)

特徴 / 仕様

• 型式：CA 1012
• タイプ：クローラ取付型井戸掘削機
• 引抜き（プルバック）能力：12,000 daN (約12トン)
• 送り力 / ストローク：7,600 daN / 4,000 mm
• トルク範囲：350 - 1,700 daNm
• 回転速度範囲：35 - 290 rpm
• エンジン出力（標準）：115 - 119 kW (EU) / 154 - 160 HP (US)
• 排出規制対応：Stage 3A / Stage 5 (Tier 3 - Tier 4f)
• ウインチ第1ライン牽引（標準）：4,500 kg
• 重量（稼働時/構成により）：約11 - 12 t
• クランプ範囲：45 - 365 mm
• 用途：井戸掘削、直接循環ロータリ掘削、DTH掘削；ポンプ、ウインチ、用途別アクセサリで構成可能
