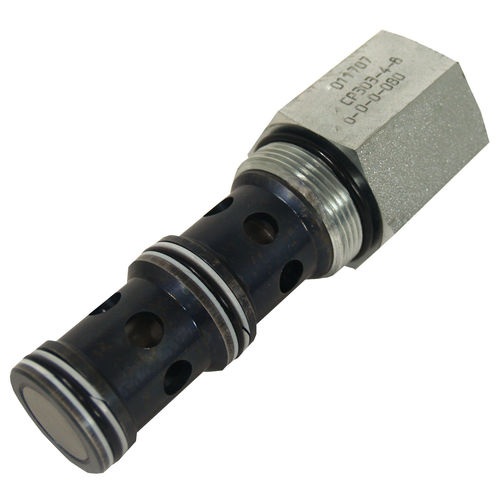

圧力補正機能付きバルブ CP300 Series

制流3方向

CP300-4は、10サイズ、流量制御、制限型の圧力補償器です。 制限型圧力補償器は、固定または可変制御オリフィスと直列に動作する3ポートバルブです。 圧力補償器はオリフィスの下流に位置し、例の回路に示すように、開いた位置にばねバイアスされています。 スプールは、制御オリフィスの両側の圧力を「感知」し、制御オリフィス全体で一定の圧力差を維持するために制限を変化させ、一定の流量を維持します。 アプリケーション 共通のアプリケーションには、1つのアクチュエータまたは回路に向かう補償フロー制御が必要な回路が含まれます。 圧力補償器は、回路設計者が任意の固定または可変オリフィスに圧力補償を追加する機能を提供します。 これにより、システムや作動圧力に関係なく、流れとアクチュエータの速度が維持されます。
