リニアフィーダー

空圧式自動電動式

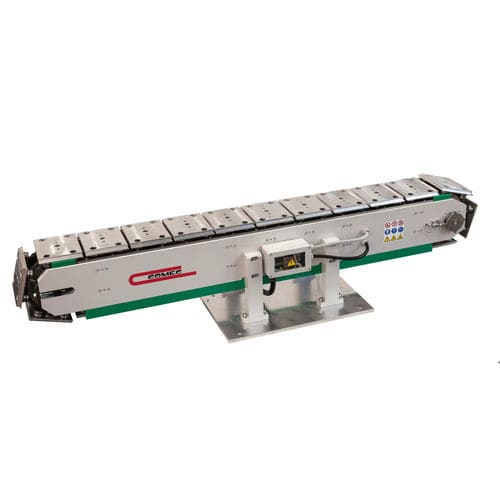

製品概要 タンポ印刷機用のプログラム可能なリニアフィーダ。複数の治具を装備し、印刷位置でのプレートの空気圧ロックを備えます。治具の数は機械の種類や印刷対象のサイズに応じて設定可能です。インデックスは127 mmから356 mmまで、機械の操作パネルでプログラムできます。駆動はブラシレスモーターによるチェーン駆動で、空気圧ロックとプレートの差し込み機構により精確な位置決めを実現します。プレートは2本のリニアガイド上を走行し、循環ボールベアリングで支持されています。

主な特長

• プログラム可能なリニアインデックス
• 治具は複数、機械やワークサイズに応じて数を設定可能
• 印刷位置での空気圧によるプレートロック
• ブラシレスモーター駆動
• チェーン駆動と空気圧ロック、印刷ステーションでのプレート差し込み機構
• 2本のリニアガイド上をプレートが走行、循環ボールベアリングで支持

統合と互換性

• 4色または5色のタンポ印刷機に適合
• 独立パッドの有無に関わらず動作可能
• ピック＆プレースシステムとの連携により完全自動化が可能
• コロナ、プラズマ、炎処理などの表面前処理装置と互換

仕様

• インデックス（ステップ）：127 mm〜356 mm（操作パネルでプログラム）
• 駆動：ブラシレスモーター
• 動作方式：チェーン駆動＋空気圧ロック
• プレートロック：印刷位置での空気圧ロック；印刷ステーションでの差し込み固定
• ガイド・ベアリング：2本のリニアガイド；循環ボールベアリング支持
• 治具：機械およびワークサイズに応じて数を変更可能
• 推奨用途：4色または5色のタンポ印刷機；独立パッド対応
• 自動化：ピック＆プレース機器への接続が可能
• 表面前処理互換：コロナ、プラズマ、炎処理
