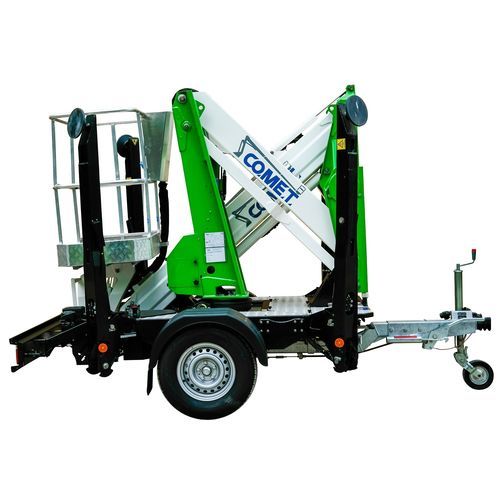

牽引式伸縮ブーム型高所作業車 XTRAILER 14

移動式車輪付きハイブリッド型

簡単な説明 Xトレーラー、トレーラーで牽引される14mの高所作業車。一般的な車で牽引できるシンプルな車両で、幅広い用途に最適です。小型のため、狭い場所や移動中・使用中の操縦が容易です。コンパクトな設計のため、狭い道路やスペースの限られた場所での運搬が可能です。 主な仕様

• 作業高さ 14 m
• MAX.後部アウトリーチ 6.5 m
• BASKET FLOOR 12 m
• BRIDGING HEIGHT 5 m
• MAX.
• BASKET CAPACITY 200 Kg - 2人
• HYDRAULIC OUTRIGGERS n.4
• ROTATION 360°
• CONTROLS 100% HYDRAULIC
• TOT.重量 PTT 1540 kg

主な特徴

• ブームの最大剛性と作業中の最大安全性のために高強度鋼で作られた空中プラットフォーム
• プラットフォームをトラック・シャーシと結合するために設計されたサブフレーム
• 油圧オイル・タンクは、オイル・レベルをチェックし、回復するために簡単にアクセスできるように配置されています。
• 4つのアウトリガーにより安定性を確保。各アウトリガーは、メイン油圧回路に接続された二重効果バルブを備えた2つの油圧ジャッキで構成されています。
• ブーム支持と回転のための二重目的のターレット。サブフレーム上に配置され、油圧モーターと旋回ベアリングによる回転を可能にします。
• パンタグラフは伸縮ブームを持ち上げてプラットフォームを開きます。
• パンタグラフの最大高さは最大橋渡し高さと一致します。
• 伸縮ブームは2つの要素（1つの固定＋1つの伸縮延長）から成ります。
• 作業者を支え保護するように設計されたバスケット。
• プラットフォームは、バスケット上に配置された制御装置を使用して移動できます。
• 段階的で正確な動きのための100%油圧制御。
• 長寿命とメンテナンスコストの削減のために設計された油圧システム。
• プラットフォーム全体の安定性のための高強度鋼製の鋼構造とブーム。
• フック上の最大荷重100 kg。安全チェーン付き反発ブレーキ、駐車ブレーキ、ライト、標準プラグ、テールライトおよび反射器付きリアバンパー。 標準装備の技術的説明 コントロール
• バスケット制御による100%油圧システムにより、最大限の信頼性と正確な動きを実現します。
• 切り替え可能なバスケット制御とブーム内部の油圧ホースは、より長い耐用年数のために低圧（25バール）で作動します。
• 地上からの緊急制御。
• 完全油圧制御は2つの同時動作を可能にし、電気油圧制御と比較してより高い感度と進歩的な操縦を提供します。
• 雨や湿気による電気的損傷を免れます。
• 各油圧シリンダーに直接取り付けられた停止バルブ。バスケット（プラットフォーム制御盤）、カーター（緊急時専用プラットフォーム制御盤）、サブフレーム（アウトリガー制御盤）に設置された制御盤

。 安全システム

ブームが静止位置にないとき、アウトリガーはブロックされます

アウトリガーが完全に下降していないとき、ブームはブロックされます

横方向へのアウトリーチを制限する装置は必要ありません。

設計は、バスケットから到達可能なすべての作業位置が安全作業領域内にあることを保証します

メインポンプが損傷した場合に移動を可能にする緊急用ハンドポンプ。

すべての動作は、油の入口と出口を制御する二重効果の安全バルブを備えた油圧複動ジャッキを介して行われます。

アウトリガーが完全に下りていないことを示す警告灯

一般的な非常停止押しボタン（バスケットと地面）

電気システムの熱保護装置

。 バスケット

アルミニウム製バスケットの寸法：

100%油圧システムにより、2つの動作を同時に行うことができます。

独立した油圧回路により、バスケットを一定かつ段階的に自動水平にします。

バスケットからエンジンの始動と停止ができます。

ブームを静止位置に保つための警告灯が点灯します。

バスケットの230V電源タップ（タレットの対応する電源タップ付き）

重力閉鎖システム付きバスケットアクセスバー

足保護装置（H15 cm）

安全ベルト用2つのフック

バスケットにアクセスするためのはしご

。 トリガー

• 4つのアウトリガーは個別にコントロール可能。
• 100%油圧式の独立した移動コントロールにより、凹凸のある地面でもマシンを完璧に水平にします。
• 4つのレバーを備えた油圧式ディストリビューターにより、アウトリガーを同時に、または個別に開閉できます。
• 各アウトリガーに警告灯を装備。
• 道路を安全に走行するために、アウトリガーを適切に閉じるための警告灯を装備。

ポンプ

ガソリンエンジンと組み合わされた油圧ポンプ

作業時間と定期検査の頻度を監視するアワーカウンター

。 塗装

金属部品を腐食から守る高品質の塗装。標準色：ホワイト/グリーン

• 金属部品を腐食から保護する高品質塗装。 保証期間
  • 12 か月間。
    • 納品日より12ヶ月間
    • 使用およびメンテナンスマニュアルを同梱
    • スペアパーツマニュアルを同梱
    • 油圧および電気系統図を提供
    。 オプション（有料）
  • 閉所での操作のための補助電気エンジン230V
  • ケーブル巻取り機
  • 移動機
  • ガソリンエンジンの代わりに補助電気エンジン230Vのみのバージョン
  • ガソリンエンジンの代わりにディーゼルエンジンのバージョン
  • ハイブリッドシステム（エンジン＋バッテリー）のバージョン
  • バッテリーのみのバージョン
  • 。
  • 長いアルミニウム製バスケット L1400 x W700 x H1100 mm（バスケット回転90° + 90°）、
  • 4つのアウトリガーパッド 300 x 300 x 30 mm、および2つのサポート、
  • 安全ベルト、
  • グラスファイバー製バスケット L1400 x W700 x H1100 mm（5000Vまで絶縁）、
  • 特別カラー（納期が長くなります）、
  。 特徴/仕様
• 作業高さ：14 m
• 最大横方向アウトリーチ： 6.5m
• バスケットフロア高さ：12m
• ブリッジ高さ：5m
• 最大バスケット容量：200kg（2人乗り）
• 回転：
• 油圧アウトリガー：4
• コントロール：
• 100%油圧式（バスケットおよび地上緊急コントロール）
• 許容総重量（PTT）：1540kg（注：総重量は1450kgから記載）
• フックの最大荷重：100kg
• バスケット標準寸法：L1000 x W700 x H1100 mm（オプションでL1400 x W700 x H1100 mm）
• 動力：油圧ポンプ＋ガソリンエンジン（代替パワートレイン・オプションあり）
• 標準色：ホワイト/グリーン
