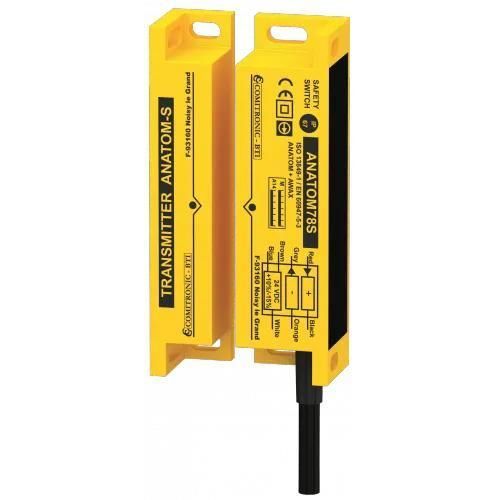

厳しい環境用安全センサー ANATOM series

製品説明
危険な機械の扉や筐体の位置監視用。非接触の符号化電子センサで、AWAXコントローラと組み合わせた非自律動作向けに設計されています。複数アクセス用途に適した低コストのソリューションで、AWAXコントローラと併用することで高い安全性能（最大 PL = e）を実現します。

技術データ
危険故障までの時間：MTTFd = 334 年
最大作動距離：10 mm（ヒステリシス 2 mm）
安全出力 / 診断：2 x NO（最大 250 mA）冗長 24 V / 1 x PNP 接点 250 mA
検出エンコーディング：モノコード、不正防止
表示：LED がコード認識を表示
リセット：自動
取付け：改ざん防止 M4 ネジ 4 本（オプション BH4）
取付位置：バージョンによる（バリアント参照）
材質：PA6、INOX316L（ステンレス）またはポリカーボネート（PC）（バリアントにより異なる）
電気接続：固定ケーブル（3、6、12 m）または M12 コネクタ付コード（50 cm、130 cm）または M12 金属タイプ
耐水性：IP67 / IP68（PA6、PC）またはステンレスで IP69K（新世代）
動作温度：-25°C～+60°C
マーキング / 認証：タンポ印刷またはレーザー刻印によるシリアル番号；UL 508 / C22.2 no.14 C-UL-US 登録 34CB（ファイル E214209）
注：MKT および M12 バージョンには適用されません。

ANATOM 製品群の違い

• ANATOM6S
• ANATOM6S-PLC
• ANATOM78S
• ANATOM98S
• ANATOM78S-485

特性 / 技術仕様

• 機能：危険な機械の扉/筐体の位置制御
• 技術：非接触の符号化電子センサ（モノコード、不正防止）
• 安全出力：2 x NO（最大 250 mA）冗長 + 1 x PNP 250 mA
• 作動距離：10 mm（2 mm ヒステリシス）
• MTTFd：334 年
• 接続オプション：固定ケーブル（3 / 6 / 12 m）または M12 コネクタ付コード（50 cm / 130 cm）または M12 金属
• 材質：PA6、INOX316L（ステンレス）またはポリカーボネート（PC）
• 保護等級：IP67 / IP68（PA6、PC）または IP69K（ステンレス新世代）
• 動作温度：-25°C～+60°C
• 取付け：改ざん防止 M4 ネジ 4 本（オプション BH4）
• マーキング / トレーサビリティ：タンポ印刷またはレーザー刻印によるシリアル番号；UL / C-UL-US 登録
