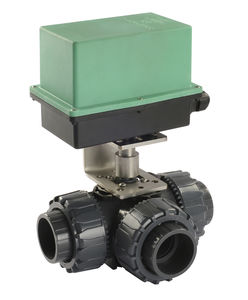

モーター式バルブアクチュエータ DY series

90°DC

DIAMANT DC ACTUATOR ISO 5211 コネクション 加熱・冷房・産業用 2つの追加マイクロスイッチを備えたAC/DC電源 リレーなし3点またはリレー接続2点用のオールインワンアクチュエータ クラスの保護。IP67 動作時間90°回転で30秒 - 22Nm ISO 5211 接続 F03-F05 q 9-11 Diamant: 12V DC と Diamant: 24V DC の電動バルブが直流で使用されています。重要な（eature は高いピックアップ トルクおよび非常に速いオペラティング tlmes に達する ablllty です。特に、それらは、流体を調整し、遮断するために広く使用されています。 水上船の自動化システム 民間および産業車両の自動化システム 高温・低温流体を使用した産業システム全般 代替エネルギーを利用したシステム オートメーションシステム全般 ズートテクニカルシステム 図は、2 点 ON/OFF 制御装置を搭載したアクチュエータの配線図です。 配線図はそれぞれ開状態と閉状態を示しています。端子２に電源電圧を供給するとバルブが閉じます（電気的自動閉鎖）：端子３に電源を供給するとバルブが開きます。 端子１：ネガティブ極性（ＤＣ）または第１相（ＡＣ）、端子２：クローズ用の正極性（ＤＣ）または第２相（ＡＣ）、端子３：オープン用の正極性（ＤＣ）または第２相（ＡＣ）。
