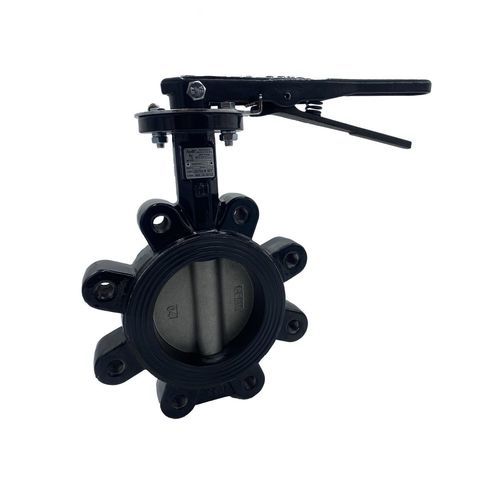

バタフライバルブ LD151

手動式飲料水冷却水用

製品概要
ApolloのLD151（ラグ式）およびWD151（ウェハー式）シリーズのダクタイル鋳鉄製バタフライバルブは、産業用、商業用およびHVAC/機械系システム向けに設計されています。寸法は2"～24"（LD151ラグ：2"～24"、WD151ウェハー：2"～12"）。ANSI 125#および150#フランジに適合し、ISO 5211トッププレートにより空気式アクチュエータやギアオペレーターの直付けが可能です。MSS SP-67およびAPI 609に適合し、LD151（3"～24"）はAWWA C-504の性能要件を満たします。定格圧までの両方向デッドエンド（エンドオブライン）での使用に適しています。

用途

• 暖房（HVAC）
• 冷却回路
• 飲料水配管

寸法（抜粋）
d1：469.9 mm
DN1：8"
l1：32 mm
d2：610.1 mm
DN2：8"
l2：32 mm
M1：63 mm
M2：356 mm
H：289 mm
h1：45 mm
Y：45 mm
V：244 mm

製品情報
商品名：Apollo International Ductile Iron Lugged Butterfly Valve with Stainless Steel Disc, EPDM Seat, Stainless Steel Shaft, 10 Position Handle 8" (2 x Lug Type)
品番（GTIN付）：LD15108SE11 (00191988183011)
製品番号（GTIN付）：LD15108SE11 (00191988183011)
メーカー：Aalberts integrated piping systems Americas, Inc. (Apollo)
製品グループ：LD151 LD151 - Apollo Lug Style Ductile Iron Butterfly Valve
サイズ：8"
重量：43.5 lb

特性

• 色：黒
• 材料：ハウジング：ダクタイル鋳鉄（ASTM A536 65-45-12）
• 仕上げ：なし
• 形状：直線形
• 接続方式：ラグ式
• シール材質：EPDM

技術情報

• 最大使用圧力（液体）：200 psi
• 媒体最低温度：32 °F
• 媒体最高温度：200 °F

一般情報

• 製品群：弁（EPDM）
• ETIMクラス：EC010910 バタフライバルブ
• 原産国：タイ
• ブランド：Apollo
• シリーズ：LD151
• 製品型番：LD151
• UNSPS：40141619

特性 / 技術仕様

• 品番：LD15108SE11
• GTIN / EAN：00191988183011
• サイズ（公称内径）：DN 200 (8")
• 重量：43.5 lb
• ハウジング材質：鋳鉄（ASTM A536 65-45-12）
• ディスク材質：ステンレス鋼
• シャフト材質：ステンレス鋼
• 主軸一次シール：ニトリルゴム（NBR）
• シート / シール材質：EPDM
• 最大使用圧力（液体）：200 psi
• 媒体温度範囲：32 °F～200 °F
• 接続方式：ラグ式
• 全接続の外管径：469.9 mm (18.5")
