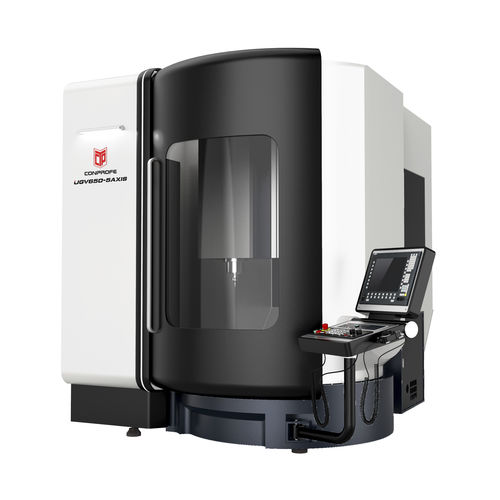

超音波マシニングセンタ UGV6505軸縦型スチール用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- スチール用, 銅用, 鋳鉄用, ステンレススチール用, 非鉄金属用, 複合素材用, プラスチック用, ガラス用, クォーツ用, セラミック用, アルミニウム用
- タイプ
- ガントリー型, ロータリーテーブル, コラム型
- スピンドル
- HSK A-63
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉, 彫刻, 切断, ドリル
- 応用
- 激しい使用に耐える, 小部品製造, 重荷重用, アルミフレーム用, 自動車産業用, 大きなワークピース, 航空産業用, 金型工業用, アルミニウム産業用, 鋳鉄用, 光学機器用, 航空用, 大径用ピース, 型用, 医療用, 鉄鋼産業用, チタン用, 歯科用, 小型部品用
- その他の特徴
- 高速, 高性能, コンパクト, 生産用, オールインワン, 高速, 高精度, 高剛性, シングルヘッド, マイクロマシニング用, 高生産性, ダイレクトドライブ, 超音波, 高出力, CE, 工具自動取り換え機能付
- X軸移動距離
650 mm
(25.59 in)- Y軸移動距離
620 mm
(24.41 in)- Z軸移動距離
520 mm
(20.47 in)- 回転速度
最大: 20,000 rpm
(125,664 rad.min-1)最少: 0 rpm
(0 rad.min-1)- テーブル回転(C軸)
360 °
- X軸の移動速度
30,000 mm/min
(19.69 in/s)- Y軸の移動速度
30,000 mm/min
(19.69 in/s)- 最大テーブル積載量
400 kg
(882 lb)- 最大ツール重量
6 kg
(13.2 lb)- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
11,000 kg
(24,250.85 lb)- 全長
2,478 mm
(97.6 in)- 全幅
3,600 mm
(141.7 in)- 全高
3,050 mm
(120.1 in)
詳細
シーメンス840Dsl同時5軸システム(RTCP機能)
超音波機能付き、MQL機能オプション
高速、高効率、高精度
コンパクト構造、小型
用途
硬脆性材料（セラミック、ガラス、サファイア、石英、炭化ケイ素、炭素繊維複合材料など）および金属ワーク（アルミニウム、銅、鋼、鋳鉄など）の加工に適しています。
曲面や複雑な構造のワークの加工に対応
応用産業3C、航空宇宙、ハイエンド医療、自動車、新エネルギー、5G
標準構成
クーラントシステム
集中自動潤滑システム
スピンドル冷却装置
接触工具セッター
ハイデンハイン製リニアエンコーダ
ハンドホイールコントローラ
電気キャビネット 熱交換器
ブローガン
LEDワークライト
3色アラームライト
安全インターロック
5軸同時加工（RTCP機能付き）
アンチコリジョンシステム
オプション構成
高精度3Dプローブ
レーザーツールセッター
超音波振幅測定器
永久磁石同期電動スピンドル
オイルミストコレクター
自動ドア
---
