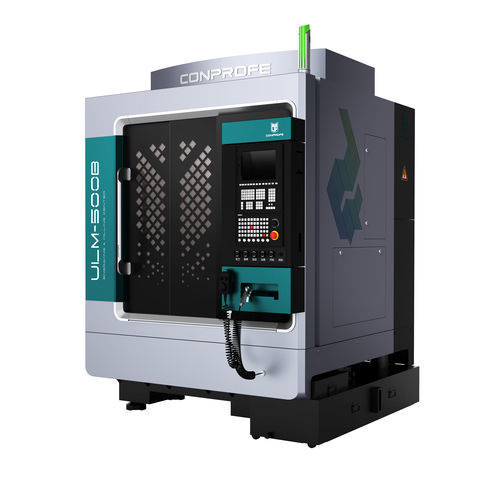

超音波マシニングセンタ ULM-500B3軸縦型ロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- 加工材料
- アルミニウム用, 複合素材用, ガラス用, セラミック用, クォーツ用
- スピンドル
- HSK-E40
- ツールステーション数
- 12ツールステーション
- 応用
- パネル用, ドリル, 切断機用, 掘削用, マトリックス用, アルミニウム産業用, 自動車産業用, 自動工具交換装置, 激しい使用に耐える, プラスチック産業用, 歯科用, バー加工用, 鉄鋼産業用, 小部品製造, 鋳鉄用, アルミフレーム用, 航空産業用, 小型部品用, プレート加工用, 航空用, 車両用, 型用, 重加工用, 大きなワークピース, 金型工業用, 医療用, チタン用, 光学機器用, プロファイル用, ドアおよび窓用, 窓枠およびドア枠用
- その他の特徴
- オールインワン, フライス加工, 高速, 高性能, レーザー, 多軸, ウォータージェット切断, パレット交換装置付き, シングルヘッド, マイクロマシニング用, コンソール, 超音波, 高生産性, コンパクト, フォーマット手段, 生産用, ダイレクトドライブ, エアクランプ付き, 高出力, タップ加工, 双ステーション, 油圧式, ガントリローダー付き, 剛性, 自動搬入・搬出, 静水圧, 輪郭用, ワイド, コンベヤー ベルト, 切削, タレット付, ノッチング, 高速, 彫刻, 放電加工, CE, リニア エンジン, 精密, モジュール式, 可変速度, スプレー, 移動型, チルトヘッド, 面取り
- X軸移動距離
500 mm
(20 in)- Y軸移動距離
400 mm
(16 in)- Z軸移動距離
300 mm
(12 in)- 回転速度
40,000 rpm
(251,327 rad.min-1)- 出力
10.5 kVA
(14.28 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
10 mm/min
(0 in/s)- Z軸の移動速度
10 mm/s
- 最大テーブル積載量
200 kg
(441 lb)- 最大ツール重量
3 kg
(6.6 lb)- 位置決め精度
0.005 mm
(0 in)- 繰返し精度
0.003 mm
(0 in)- 総重量
3,500 kg
(7,716.18 lb)- 全長
1,650 mm
(65 in)- 全幅
1,880 mm
(74 in)- 全高
2,405 mm
(94.7 in)
詳細
ULM-500Bの新しいデザインは、Comprofe超音波技術を統合し、効果的に切削力と温度を低減し、より長い工具寿命、3C、医療、半導体などの産業に適した硬脆性材料や複合材料の高効率と精密加工のニーズを満たす。
-強力な超音波機能
-ユニークなスピンドルと超音波放射ユニットの統合設計により、超音波伝達はより安定し、超音波加工はより信頼性が高い。主軸回転数は最大30,000rpm。
-高剛性HSK-E40超音波ツールホルダーは、超音波フライス加工、研削加工、穴あけ加工において、より高いダイナミックバランス性能を発揮し、切削力を大幅に低減し、より高い加工効率と表面品質を実現します。
-一定振幅制御のための周波数トラッキング機能付きインテリジェント超音波システム。
-高剛性設計
-一体型ビームコラム設計とガントリー構造により、高い剛性と熱安定性を確保し、高精度・高表面品質の加工ニーズに対応。
特徴
Conprofe独自開発の超音波加工システムにより、難削材加工の課題を解決。
クリーンな加工を実現する超臨界CO₂またはMQL冷却システム（オプション
硬脆材料や金属加工に対応するスクリューガイドを2種類から選択可能
操作しやすい前面扉での搬出入、側面扉での運転が可能
位置決め精度最大3μm、繰り返し精度最大2μmの高精度加工を実現
シングル/ダブル/T40チェーンタイプのツールマガジンを用意
切屑排出がスムーズなチップオーガ付き
---
