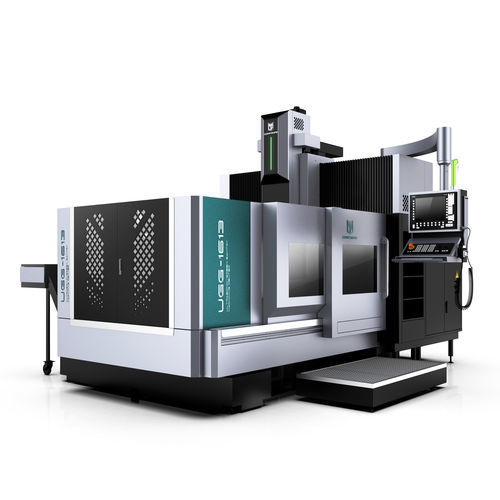

ガントリー型マシニングセンタ UGG-16133軸縦型BBT40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- スピンドル
- BBT40
- ツールステーション数
- 24ツールステーション
- 応用
- 切断機用, 自動車産業用
- その他の特徴
- 高速, 高性能, 高生産性, 高精度
- X軸移動距離
1,600 mm
(63 in)- Y軸移動距離
1,300 mm
(51 in)- Z軸移動距離
600 mm
(24 in)- 回転速度
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 出力
30 kVA
(40.79 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
10 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
3,000 kg
(6,614 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
最少: 0.015 mm
(0.001 in)最大: 0.02 mm
(0.001 in)- 繰返し精度
最少: 0.008 µm
最大: 100 µm
(0.004 in)- 総重量
14,000 kg
(30,864.72 lb)- 全長
4,450 mm
(175.2 in)- 全幅
4,300 mm
(169.3 in)- 全高
4,230 mm
(166.5 in)
詳細
特徴
1.難削材の加工に対応するためにコンプロフェが開発したインテリジェント超音波加工システム
2.超臨界二酸化炭素(ScCO2)冷却システムとMQL冷却システムにより、クリーンな加工が可能。
3.4つの構造（可動ビーム／可動ビーム可動コラム／固定ビーム／固定ビーム可動コラム）を用意
4.X軸移動範囲2～26m、Y軸移動範囲1.6～9mで中・大型部品加工に対応。
5.Z軸移動範囲は0.8～2mで、大きなワーク加工範囲に対応する広いスペース
6.ワールドクラスのA/Cスイベルヘッド
7.完全密閉式防塵・防爆構造
8.ハニカム素材、炭素繊維強化プラスチック、非鉄金属に適用可能
ケースシェアリング
1.ノーメックスハニカム材加工
加工効果：バリが90％減少、表面への力が少なく、崩れない
2.CFRP航空機翼板加工
加工効果：加工効率50％アップ、バリ40％低減
---
