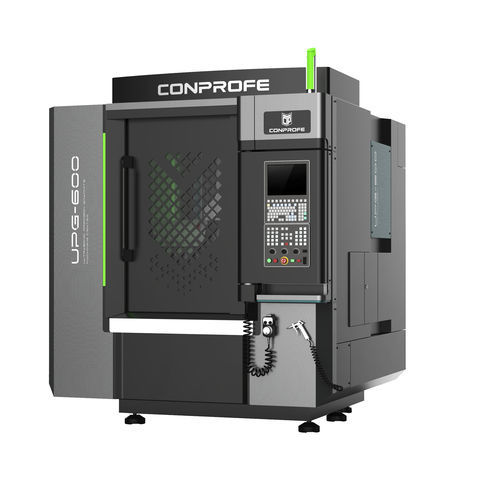

5軸マシニングセンタ UGP-600縦型ガラス用セラミック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- ガラス用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- HSK-E40
- ツールステーション数
- 12ツールステーション
- 応用
- グラファイト用
- その他の特徴
- 高性能, フライス加工, 高生産性, コンパクト
- X軸移動距離
600 mm
(24 in)- Y軸移動距離
500 mm
(20 in)- Z軸移動距離
250 mm
(10 in)- 回転速度
14,000 rpm, 18,000 rpm
(87,965 rad.min-1, 113,097 rad.min-1)- 出力
27 kVA
(36.71 hp)- 加工部品の最大高さ
250 mm
(10 in)- X軸の移動速度
10 m/min
- Y軸の移動速度
10 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
200 kg
(441 lb)- 最大ツール重量
30 kg
(66.1 lb)- 位置決め精度
0.003 mm
(0 in)- 繰返し精度
0.002 mm
(0 in)- 総重量
5,000 kg
(11,023.11 lb)- 全長
1,950 mm
(76.8 in)- 全幅
2,100 mm
(82.7 in)- 全高
2,390 mm
(94.1 in)
詳細
特徴
1.最高回転数40,000rpmの超音波スピンドルを採用、
硬脆性材料の表面下損傷（SSD）を低減。
2.高剛性構造と左右対称のガントリー構造設計により、振動吸収性、精度保持性、動特性、熱安定性に優れています。
3.ガイドウェイ、正圧シール、特殊集塵設計の多層保護とラビリンス設計
4.乾式、湿式どちらの切断にも対応
5.高精度リニアエンコーダにより、完全な閉ループ制御と2µmの繰り返し精度を実現。
6.SIEMENS 828Dシステムを使用可能
アプリケーション
グラファイト、未焼結セラミックス、硬脆性材料（サファイア、ガラスなど）、金属材料などの高速・高精度加工に最適。
---
